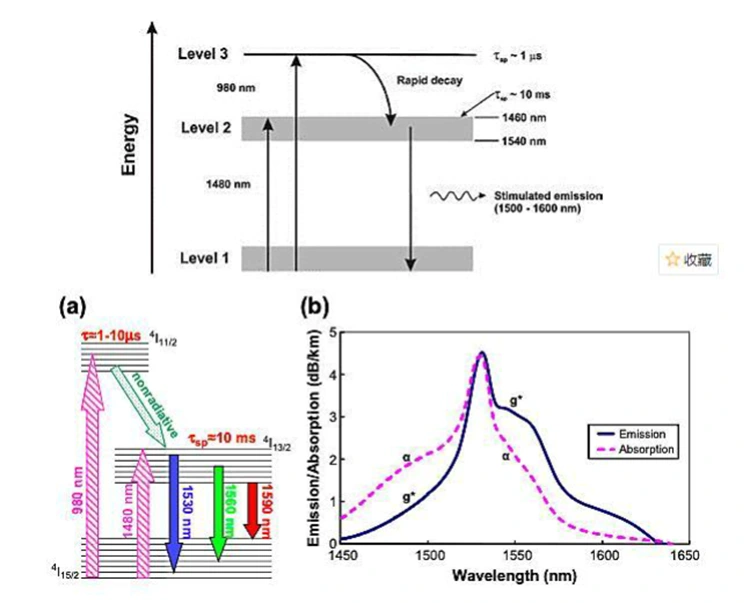

● A energia é injetada na fibra dopada com érbio usando fontes de bomba de 980 nm ou 1480 nm, excitando íons de érbio no estado fundamental (Er³⁺) para níveis de energia mais elevados; esses íons então relaxam rapidamente para um estado metaestável, alcançando assim uma inversão populacional.
● Quando um sinal luminoso de 1550 nm passa através da fibra dopada com érbio, desencadeia um processo de emissão estimulada; isso faz com que os íons de érbio metaestáveis (Er³⁺) façam a transição de volta ao estado fundamental, liberando fótons coerentes que são idênticos à luz do sinal, alcançando assim uma amplificação exponencial da potência do sinal (no regime de sinal pequeno).
● Ao empregar fibras co-dopadas com érbio-itérbio combinadas com tecnologia de combinação de bombas multimodo, a potência de saída saturada pode ser significativamente melhorada (alcançando níveis de potência de vários watts), atendendo assim aos requisitos de cabos submarinos de ultra longa distância, sistemas CATV de alta potência e cenários de transmissão de alta densidade.
|

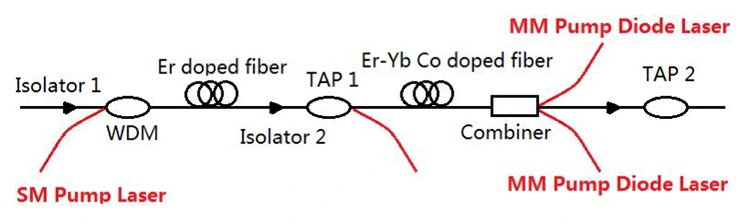

Componente |
Descrição |
|
Isolador Óptico |
Conduz sinais ópticos em uma direção, evita que a luz refletida cause autooscilação e protege a fonte da bomba e a estabilidade do link de sinal. |
|
Acoplador WDM |
Acopla com eficiência a luz da bomba monomodo (SM) de 980/1480 nm e a luz do sinal de 1550 nm em fibra dopada com érbio para transmissão simultânea de energia e sinal. |
|
Fibra dopada com Er |
O meio de ganho central que amplifica sinais ópticos através da transição de nível de energia de íons de érbio, determinando o ganho básico e o desempenho de ruído. |
|
Divisor TAP |
Capta parte do sinal óptico em tempo real para monitoramento de energia sem afetar o link principal, permitindo a visualização do status do sistema. |
|
Fibra Co-dopada com Er-Yb |
Melhora a eficiência de absorção da bomba e a potência de saída saturada, adequada para aplicações de amplificação de alta potência e longo curso. |
|
Combinador |
Acopla a luz da bomba multimodo (MM) com luz de sinal pré-amplificada para realizar injeção de bomba de alta potência e aumentar o ganho pós-estágio; amplamente utilizado em projetos EYDFA de alta potência. |
|
BombaLaserFonte |
Fornece energia de excitação em 980 nm/1480 nm: • Bomba de 980 nm: baixo ruído, alta eficiência, adequada para aplicações de médio e curto curso • Bomba de 1480 nm: maior potência de saturação, adequada para aplicações de ultralongas distâncias e cabos submarinos • Bomba multimodo: adequada para requisitos de amplificação de alta potência |
Diodo laser de bomba resfriada por TEC de 980nm
Módulo de laser de diodo de bomba de 980 nm com circuitos de acionamento integrados
Amplificador de reforço de fibra dopada com érbio banda C
Fonte de laser da bomba Raman 1457nm
Q1: Quais são as vantagens do bombeamento de 980 nm e do bombeamento de 1480 nm, respectivamente?
A1: Vantagens do bombeamento de 980 nm: alta eficiência de conversão da bomba e menor ruído. É a escolha principal para EDFAs de baixa a média potência, amplamente utilizado em redes de áreas metropolitanas, redes de acesso e alguns cenários de interconexão de data centers.
Vantagens do bombeamento de 1480 nm: maior eficiência quântica da bomba e maior potência de saída de dispositivo único, o que melhora significativamente a potência de saída saturada. É a principal solução de bombeamento para EDFAs de alta potência, especialmente adequada para redes backbone de longa distância, cabos ópticos submarinos e cenários de transmissão de longa distância de alta capacidade.
Q2: Qual é a diferença entre EDFA monomodo e multimodo?
A2: Todos os EDFAs convencionais da indústria são EDFAs monomodo; não existem produtos EDFA multimodo comercialmente viáveis. Os EDFAs monomodo são projetados especificamente para sistemas de fibra monomodo, correspondendo às características de baixa perda da fibra monomodo. Eles são usados principalmente para transmissão óptica de longa distância e servem como componentes principais em telecomunicações e transmissão de data center de longa distância. A fibra multimodo é adequada apenas para transmissão de curta distância de cerca de 100 metros, com alta perda de transmissão e dispersão multipercurso. Para compensação de ganho em cenários de curta distância, pequenos amplificadores ópticos semicondutores (SOAs) são preferidos em vez de EDFAs.
Q3: A faixa de comprimento de onda afeta o desempenho do EDFA?
A3: Sim, o comprimento de onda afeta o desempenho do EDFA. Os EDFAs operam principalmente na banda C e na banda L, centradas em aproximadamente 1550 nm. Dentro da faixa projetada, proporcionam ganho plano e baixo ruído; além da faixa, o ganho diminui e o ruído aumenta. Para garantir o desempenho do EDFA, certifique-se de que a faixa de comprimento de onda do amplificador corresponda aos requisitos do sistema.
-
