O laser borboleta DFB de alta potência de 1653,7 nm e 40 mW utiliza um chip MQW DFB de alto desempenho com comprimento de onda central de 1653,7 nm, um tolerância de comprimento de onda de +/- 1 nm e uma taxa de rejeição de modo lateral (SMSR) >35dB. Possui baixa tensão de limiar, baixo consumo de energia e alta confiabilidade. Integrando um termistor, resfriador termoelétrico (TEC) e diodo de monitoramento, suporta operação estável a longo prazo e é amplamente utilizado em sistemas de detecção de gás, teste de dispositivos passivos e detecção de fibra óptica. Adequado fiação, temperatura e controle de corrente são necessários durante a operação para evitar flexão e danos à fibra.
|
Parâmetro |
Símbolo |
Doença |
Min. |
Tipo. |
Máx. |
Unidade |
|
Temperatura de armazenamento |
Ts |
– |
-40 |
– |
85 |
℃ |
|
Temperatura da caixa operacional |
Principal |
– |
-20 |
– |
70 |
℃ |
|
Corrente direta LD |
SE |
CW |
– |
– |
500 |
mA |
|
Corrente reversa LD |
Ir |
– |
– |
– |
2 |
mA |
|
Tensão reversa LD |
VLR |
– |
– |
– |
3 |
V |
|
Corrente direta PD |
IFPD |
– |
– |
– |
-10 |
mA |
|
Tensão reversa PD |
VRPD |
– |
– |
– |
20 |
V |
|
Corrente TÉCNICA |
ITEC |
– |
– |
– |
2 |
A |
|
Tensão TEC |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
Raio de curvatura de fibra |
– |
– |
30 |
– |
– |
milímetros |
|
Umidade relativa |
RH |
Sem condensação |
0 |
– |
95% |
– |
|
Tempo de soldagem de chumbo |
– |
260°C |
– |
– |
10 |
Segundo |
|
Força de tração axial de fibra |
– |
– |
– |
– |
5 |
N |
|
Força de tração lateral da fibra |
– |
– |
– |
– |
2.5 |
N |
● Padrão da indústria Pacote borboleta de 14 pinos;
● Integrado TEC e monitor PD;
● Alto estabilidade saída óptica de 40mW;
● Alto desempenho, Laser de feedback distribuído (DFB) de poço multiquântico (MQW).
● Laser de diodo ajustável espectroscopia de absorção TDLAS;
● Monitoramento CH4;
● Fonte de luz para monitoramento ambiental e analisadores de gases.

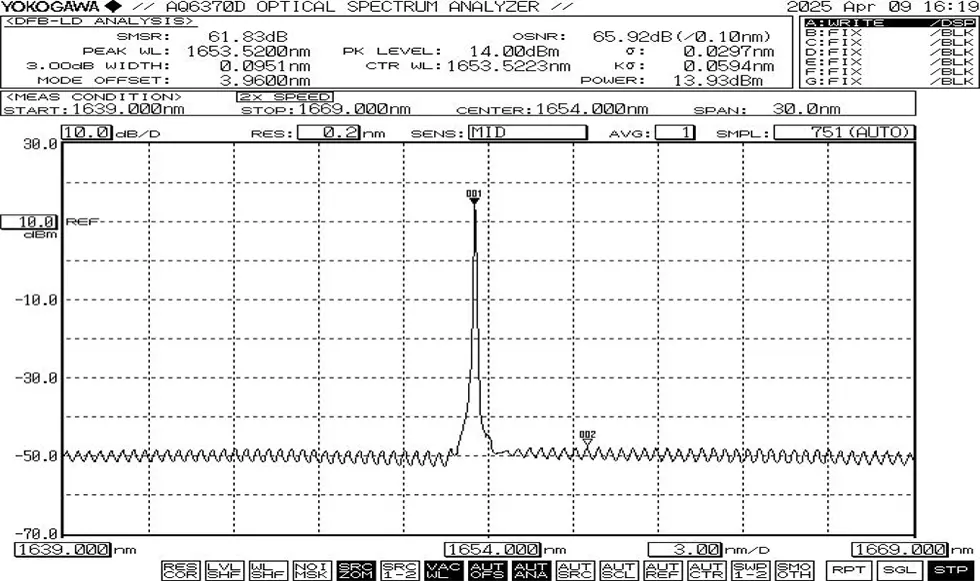

● Espectro típico: 1653,7 nm, tolerância WL de +/-1 nm.

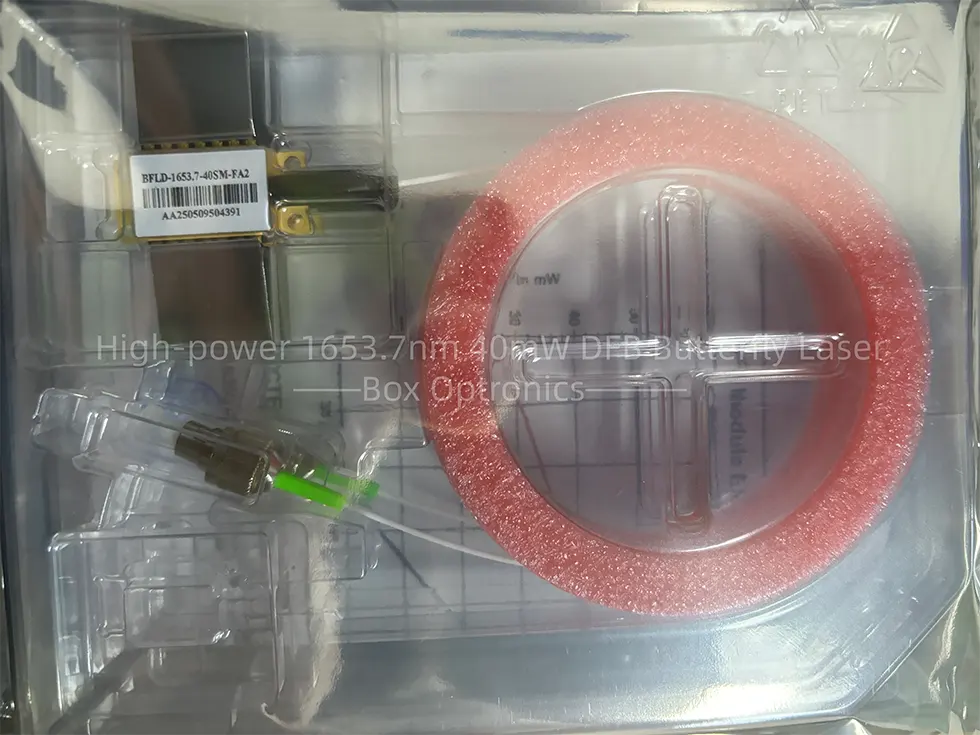

● Exemplo de embalagem
|
|
Acessórios |
Quantidade |
|
1 |
Laser borboleta DFB de alta potência 1653,7 nm 40 mW |
1 |
|
2 |
Relatório de teste de produto |
1 |
|
Nome |
Comprimento de onda |
Potência de saída |
Tipo de fibra |
Conector |
PINAGEM |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Diodo laser DFB |
1653:1653,7nm Outro |
10:10mW 40:40mW Outro |
SM: modo único PM: Manutenção da polarização
|
FA: FC/APC SA: SC/APC Outro |
NULO:Tipo 1 2:Tipo 2 |
por exemplo: BFLD-1653-40SM-FA
(Informações do pedido: Laser borboleta DFB de alta potência de 1653,7 nm 40 mW, com fibra SM, conector FC/APC, pinagem tipo 1).
● Termos de cotação
(1) EXW:
Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.
(2) PAD:
Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.
(3)Outro
● Condições de pagamento
PayPal e T/T estão disponíveis.
Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)
A logística internacional pode levar de 3 a 5 dias úteis.
● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.
● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.
● Antes de ligar o dispositivo, primeiro ative o cooler e depois aplique energia em pequenos incrementos para evitar o superaquecimento do chip ou ficando sobrecarregado.
● Período de garantia:
Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.
● Exclusões da Garantia Gratuita:
Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:
(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.
(2) Mau funcionamento devido à operação inadequada por parte do usuário.
(3) Danos físicos óbvios causados por erro humano.
(4) Desmontagem, modificação ou reparo não autorizado.
(5) Etiquetas de garantia alteradas ou incompletas na caixa.
(6) Danos ou perdas durante o transporte.
