Fonte de luz de banda larga ASE 1064nm

Índice

1. Introdução do Fonte de luz de banda larga ASE 1064nm

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Etapas de operação

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

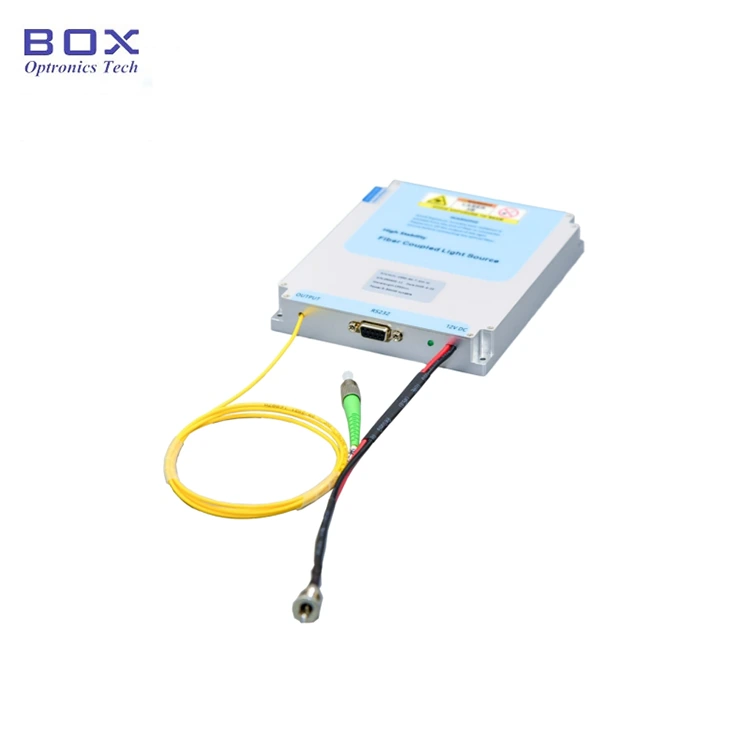

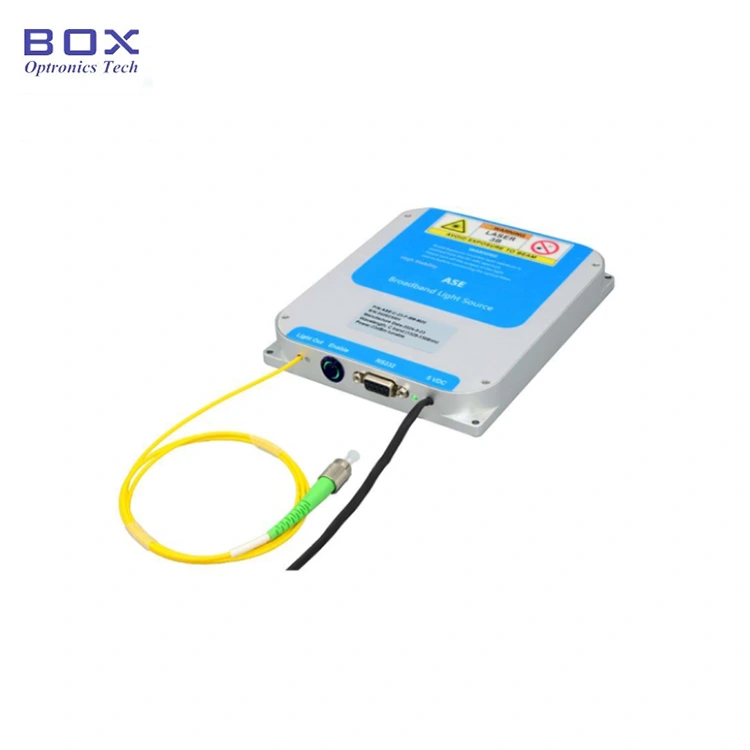

Introdução do produto

Esta é uma fonte de luz de banda larga ASE de 1064 nm baseada em Lasers de bomba de fibra e semicondutores dopados com itérbio, com espectro espectral de 1040 ~ 1080 nm cobertura e potência de saída 10/20/30/50/100/500/1000mW. Conjunto completo de acessórios incluídos; manual do usuário fornecido. É adequado para testes de dispositivos de fibra óptica, produção de grades FBG, aplicações médicas imagens, etc. Tome precauções contra umidade, poeira e corrosão; isso deve ser armazenado em local seco.

Especificações do produto

Recursos do produto

● Espectral planicidade; 

● Saída a potência é opcional e ajustável;

● Alta estabilidade potência de saída;

● Módulo/bancada opções duplas com monitoramento de comunicação para fácil integração.

Aplicativos de produtos

● Detecção de fibra;

● Imagens médicas;

● Dispositivo de fibra óptica testando.

Produto Detalhes

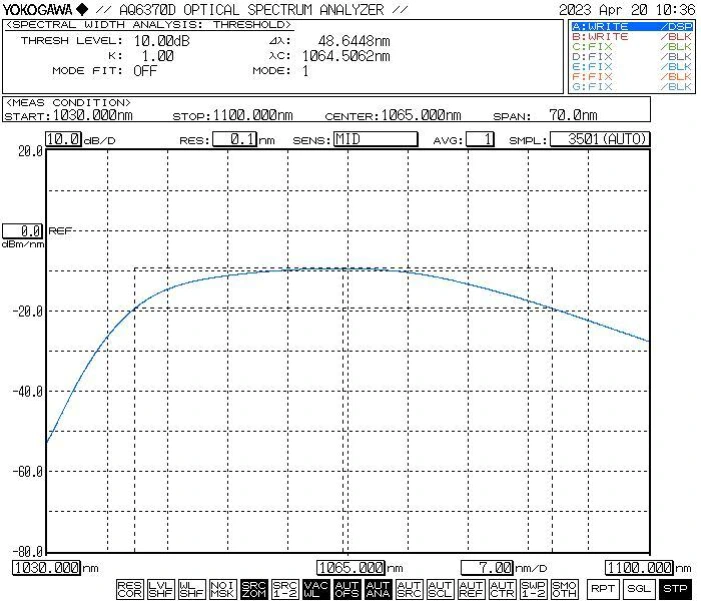

● Espectro típico

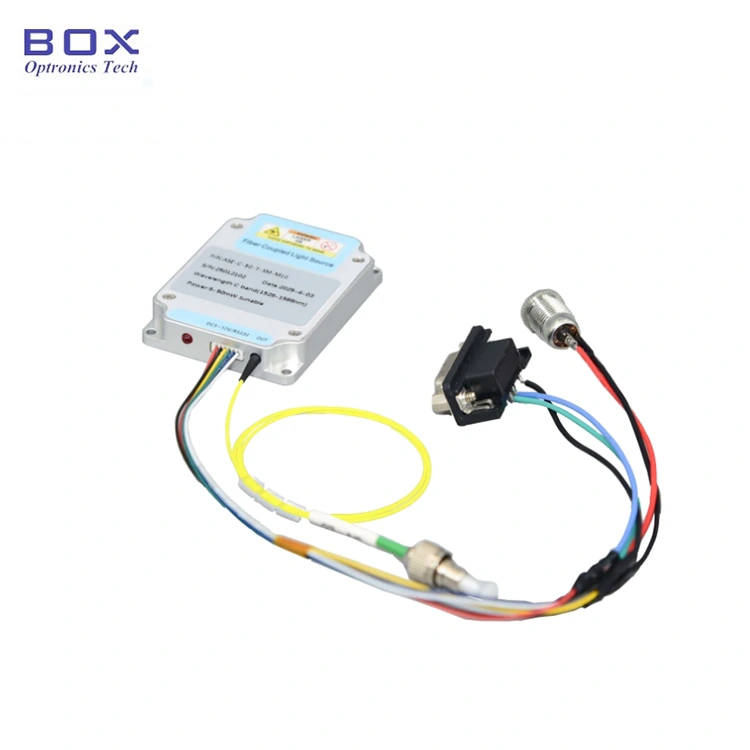

● Acessórios padrão

Etapas da operação

Passo 1.Desempacotamento e montagem: por favor verifique se os acessórios estão completos

antes da montagem.

Step2.Conectando Jumpers de Fibra: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face da extremidade da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado depois de confirmar que não há poluição ou danos.

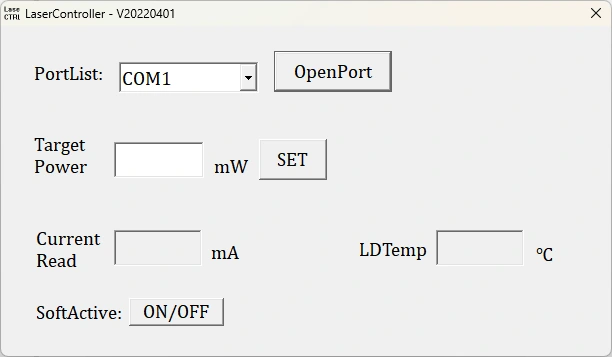

Step3.Conectando o adaptador de energia e Cabo serial: Conecte o módulo de fonte de luz e o adaptador de energia; conectar o módulo de fonte de luz e o computador com um cabo de sinal USB-RS232. (Nota: O computador precisa primeiro instalar o driver da porta serial. O motorista pode ser encontrado no CD-ROM ou obtido da empresa Box Optronics.)

Setp4.Use: Abra a fonte de luz interruptor de ativação; a luz indicadora de saída da fonte de luz está acesa e há saída de potência óptica. Neste momento, a corrente de trabalho e o valor da potência óptica são os parâmetros definidos pelo computador host no último desligamento. Eles podem ser modificado e salvo no software do computador host (apenas para a versão do modelo com potência ajustável).

Step5.Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.

Pedido informação

por exemplo: ASE-1064-10-SM-T-M20

(Informações do pedido: Fonte de luz de banda larga ASE de 1064 nm, saída de 10 mW potência, potência ajustável, com fibra SM Hi1060, pacote de módulo).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver alguns em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Não é recomendado conectar e desconectar frequentemente a fibra óptica conector na extremidade de saída. Isto ajuda a evitar a contaminação com poeira que pode aumentar a perda de inserção ou causar queimadura na extremidade do conector.

● Ao iniciar, primeiro confirme se o botão liga/desliga e o interruptor de chave estão desligados e, em seguida, conecte a energia. Ao desligar, primeiro desligue o interruptor de chave; depois que a luz indicadora de status apagar, desconecte a energia. Faça não desligue a energia diretamente enquanto a fonte de luz estiver operando.

● Para modelos de fonte de luz de banda larga ASE com potência de saída inferior superior a 200 mW, o conector de fibra de saída pode ser conectado a outro modo único dispositivos de fibra através de um adaptador removível (flange de fibra). No entanto, se a face final do conector de fibra está contaminado, é altamente suscetível a danos por queimadura quando o laser é ativado, mesmo que a potência do laser seja muito baixa. Portanto, antes de conectar o conector de fibra, você deve usar fibra especializada ferramentas de limpeza para limpar completamente a face final. Além disso, use uma fibra inspetor de face final para examinar cuidadosamente a superfície, garantindo que ela esteja completamente livre de poeira e contaminantes antes de fazer a conexão através da fibra flange. Durante a limpeza, inspeção e conexão do conector de fibra, você deve garantir que a fonte de luz esteja desativada; sob nenhum circunstâncias, essas operações devem ser realizadas enquanto a fonte de luz está emitindo luz. Assim que o uso for concluído e o conector tiver sido desconectado de outros componentes de fibra, você deve cobrir imediatamente o conector de fibra com uma tampa protetora contra poeira.

● Modelos de fonte de luz ASE de banda larga com potência de saída de 200 mW ou superior pode apresentar um pigtail de saída terminado com um conector FC/APC. No entanto, este conector destina-se exclusivamente à potência de saída iniciada pelo usuário. monitoramento (conectando a um medidor de potência óptica) ou para interface com um Colimador de fibra com terminação FC para direcionar a saída do laser para o espaço livre. Isso é altamente recomendável não usar um adaptador de flange para acoplar diretamente este conector com tranças de outras fibras ou dispositivos de propriedade do usuário; fazendo isso apresenta um risco significativo de danificar o conector de fibra e o própria unidade amplificadora. Se for necessária interconexão com outras fibras, é recomendado utilizar emenda por fusão; além disso, garantir que os tipos de as fibras conectadas são mutuamente compatíveis.

● Armazene o equipamento em um ambiente seco e livre de umidade.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
