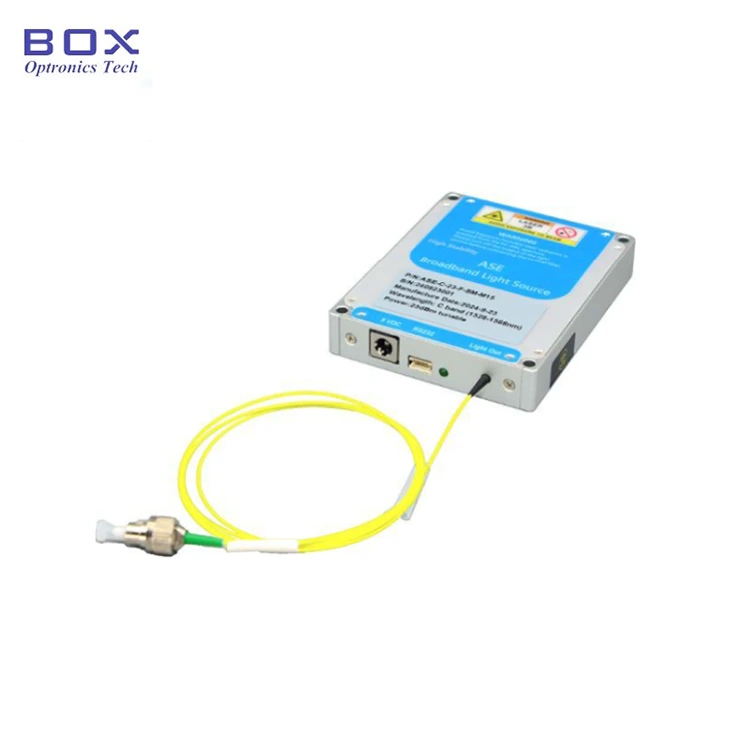

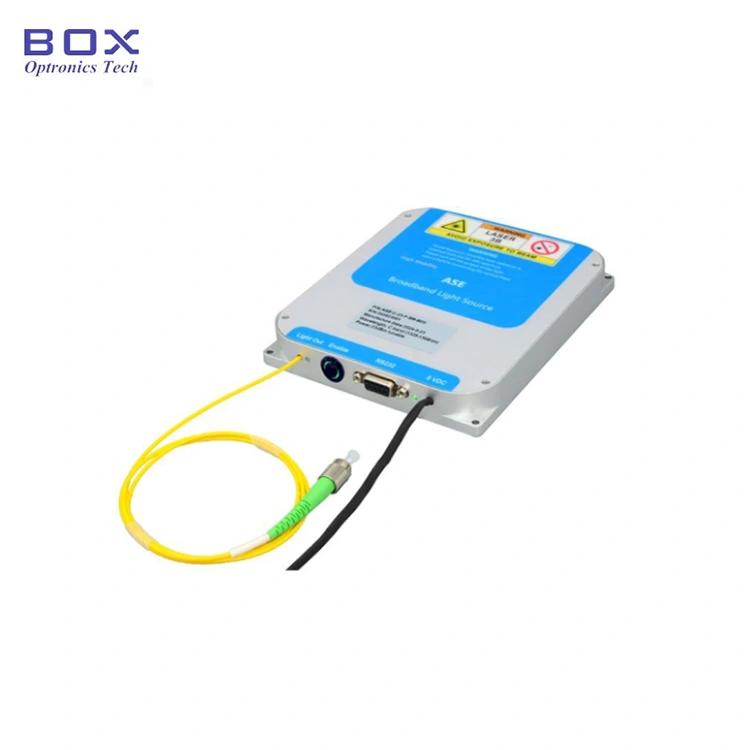

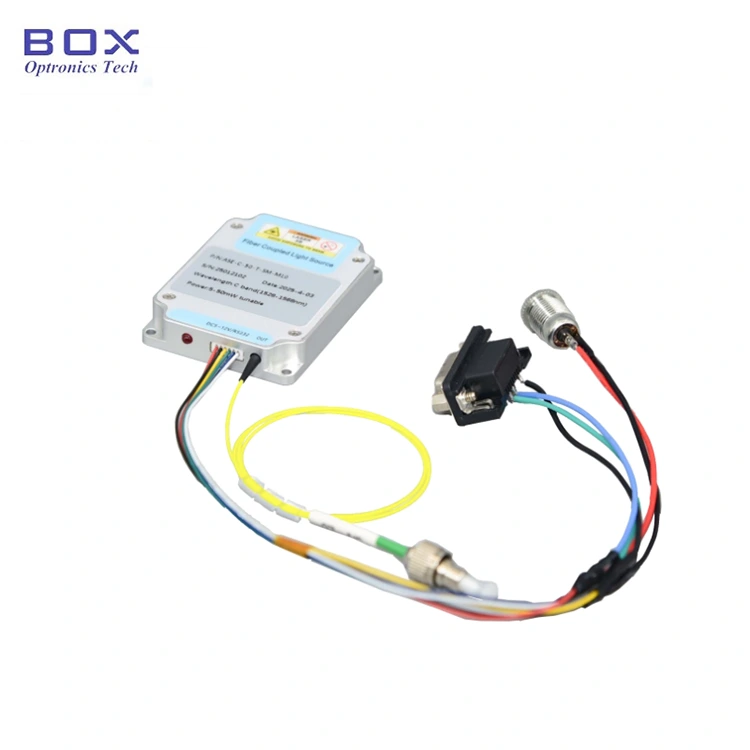

Fonte de luz de banda larga ASE banda C

Índice

1. Introdução do Fonte de luz de banda larga ASE banda C

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Etapas de operação

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Esta fonte de luz de banda larga ASE pertence a uma fonte de luz incoerente, que é a emissão espontânea gerada por uma fibra de quartzo dopada com érbio bombeada a laser semicondutora. Achatamento espectral a tecnologia atinge espectros planos de banda larga e o comprimento de onda cobre a banda C, e o nivelamento espectral <2dB, alcançado através de fibra SM ou fibra PM saída, opção de potência de vários níveis, adequada para aplicações de detecção de fibra óptica.

Produto Especificações

Recursos do produto

● Alta estabilidade Saída;

● Plano espectro;

● DB9 Comunicações fêmea (RS232) para fácil integração.

Aplicações de produtos

● Fibra óptica detecção;

● Médico imagem;

● Telecomunicações;

● Óptico teste do dispositivo.

Produto Detalhes

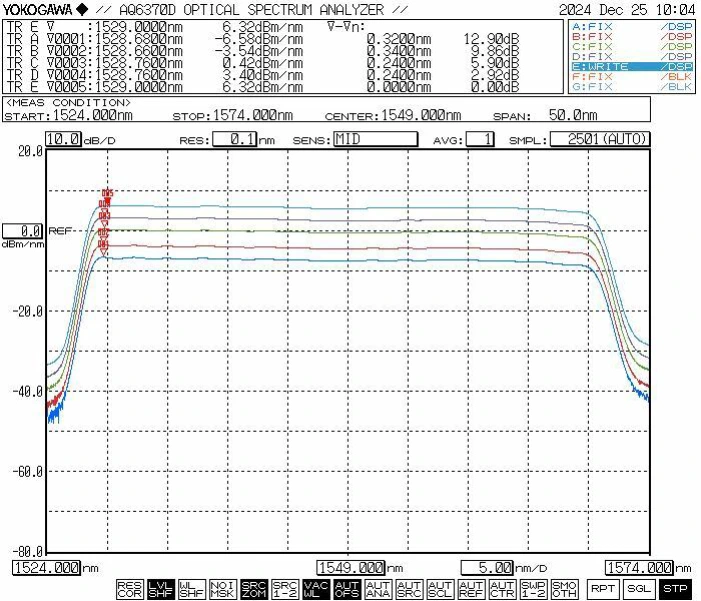

● Espectro típico:

● Acessórios padrão

Operação Passos

Etapa 1. desembalagem e montagem: verifique se os acessórios estão completos antes da montagem.

Etapa 2. Conectando jumpers de fibra: aberto a tampa contra poeira no conector ou flange da fibra, verifique a face da extremidade da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado depois de confirmar que não há poluição ou danos.

Etapa 3. Conectando o adaptador de alimentação e o cabo serial:Conecte o módulo de fonte de luz e o adaptador de alimentação; conecte o módulo de fonte de luz e o computador com um cabo de sinal USB-RS232. (Nota: O computador precisa instalar o driver da porta serial primeiro. O motorista pode ser encontrado no CD-ROM ou obtido da empresa Box Optronics.)

Configuração 4. Uso: Abra a fonte de luz interruptor de ativação; a luz indicadora de saída da fonte de luz está acesa e há saída de potência óptica. Neste momento, a corrente de trabalho e o valor da potência óptica são os parâmetros definidos pelo computador host no último desligamento. Eles podem ser modificado e salvo no software do computador host (apenas para a versão do modelo com potência ajustável).

Etapa 5. Após o uso: clique em fechar botão, desligue a fonte de alimentação e desconecte a conexão de fibra.

Pedido informação

por exemplo: ASE-C-50-SM-TM

(Informações do pedido: Fonte de luz de banda larga ASE de banda C, saída de 50mW potência, com fibra SM, potência ajustável, pacote de módulo).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver alguns em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Não é recomendado conectar e desconectar frequentemente a fibra óptica conector na extremidade de saída. Isto ajuda a evitar a contaminação com poeira que pode aumentar a perda de inserção ou causar queimadura na extremidade do conector.

● Ao iniciar, primeiro confirme se o botão liga/desliga e o interruptor de chave estão desligados e, em seguida, conecte a energia. Ao desligar, primeiro desligue o interruptor de chave; depois que a luz indicadora de status apagar, desconecte a energia. Faça não desligue a energia diretamente enquanto a fonte de luz estiver operando.

● Para modelos de fonte de luz de banda larga ASE com potência de saída inferior superior a 200 mW, o conector de fibra de saída pode ser conectado a outro modo único dispositivos de fibra através de um adaptador removível (flange de fibra). No entanto, se a face final do conector de fibra está contaminado, é altamente suscetível a danos por queimadura quando o laser é ativado, mesmo que a potência do laser seja muito baixa. Portanto, antes de conectar o conector de fibra, você deve usar fibra especializada ferramentas de limpeza para limpar completamente a face final. Além disso, use uma fibra inspetor de face final para examinar cuidadosamente a superfície, garantindo que ela esteja completamente livre de poeira e contaminantes antes de fazer a conexão através da fibra flange. Durante a limpeza, inspeção e conexão do conector de fibra, você deve garantir que a fonte de luz esteja desativada; sob nenhum circunstâncias, essas operações devem ser realizadas enquanto a fonte de luz está emitindo luz. Assim que o uso for concluído e o conector tiver sido desconectado de outros componentes de fibra, você deve cobrir imediatamente o conector de fibra com uma tampa protetora contra poeira.

● Modelos de fonte de luz ASE de banda larga com potência de saída de 200 mW ou superior pode apresentar um pigtail de saída terminado com um conector FC/APC. No entanto, este conector destina-se exclusivamente à potência de saída iniciada pelo usuário. monitoramento (conectando a um medidor de potência óptica) ou para interface com um Colimador de fibra com terminação FC para direcionar a saída do laser para o espaço livre. Isso é altamente recomendável não usar um adaptador de flange para acoplar diretamente este conector com tranças de outras fibras ou dispositivos de propriedade do usuário; fazendo isso apresenta um risco significativo de danificar o conector de fibra e o própria unidade amplificadora. Se for necessária interconexão com outras fibras, é recomendado utilizar emenda por fusão; além disso, garantir que os tipos de as fibras conectadas são mutuamente compatíveis.

● Tome precauções contra umidade, poeira e corrosão; loja em local seco.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
