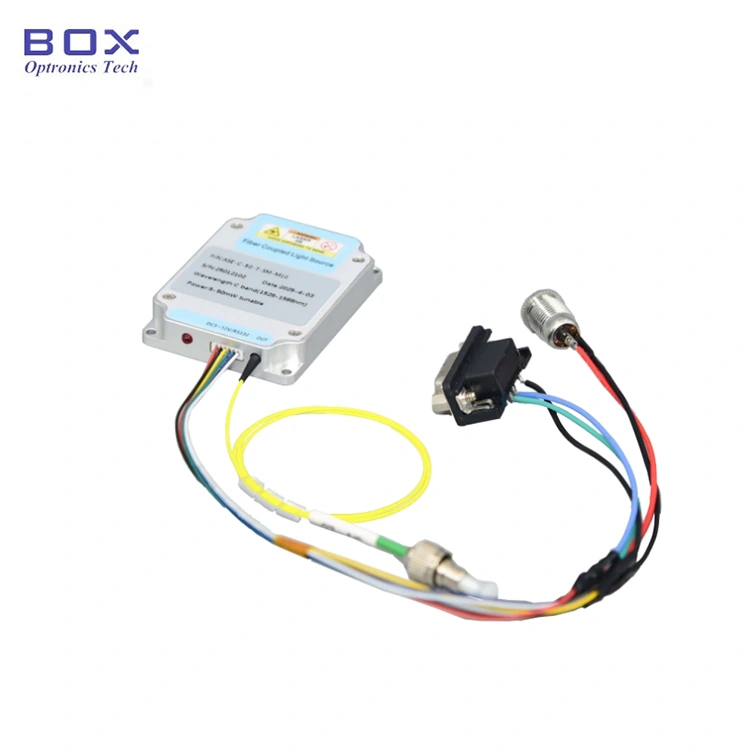

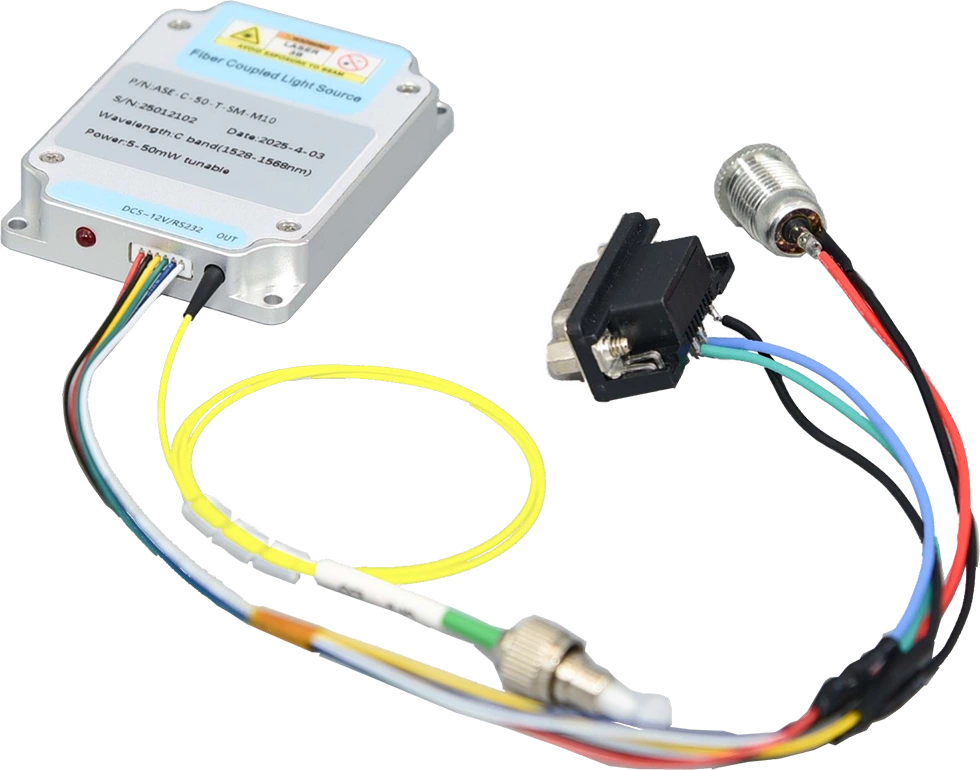

5. Detalhes do produto
6. Etapas de operação
7. Informações sobre pedidos
8. Folha de dados
9. Termos de cotação e pagamento
10. Prazo de entrega
11. Notas de Operação e Manutenção
12. Garantia de Qualidade e Serviço pós-venda
O micromódulo de fonte de luz de banda larga ASE de banda C é projetado para aplicações que exigem tamanho compacto, espectro de banda larga e alta estabilidade de saída. Apresentando uma pegada ultrapequena, é ideal para sistemas com espaço limitado, mantendo excelente desempenho óptico. O o módulo suporta controle RS232 ou TTL, com potência de saída fixa de 10/20/50mW. Por favor use com controle de temperatura e umidade, garanta uma boa dissipação de calor e evite sobrecarga de saída.
|
Item |
Unidade |
Valores |
Notas |
||
|
Faixa espectral |
nm |
1528~1568 |
|
||
|
Potência de saída |
mW |
10 |
20 |
50 |
Não ajustável |
|
Densidade espectral de potência |
dBm/nm |
-6 |
-3 |
1 |
|
|
Planicidade espectral |
dB |
≤2 |
|
||
|
Isolamento de saída |
dB |
≥35 |
|
||
|
Instabilidade de energia |
dB |
≤±0,02(15min.); ≤±0,05(8 horas) |
≤±0,5%; |
||
|
POR |
dB |
≤0,2 |
|
||
|
Fibra trançada |
- |
SMF-28 |
FC/APC |
||
|
Modo de controle |
- |
RS232 ou TTL |
|
||
|
Interface de comunicação |
- |
PINO 1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
Fonte de energia |
- |
5 VCC, <10 W |
|
||
|
Dimensões |
milímetros |
50(L)×50(P)×15(A) |
|
||
|
Temperatura operacional |
℃ |
-5 ~ +55 |
|
||
|
Umidade operacional |
℃ |
0~70% |
|
||
● Ultra tamanho pequeno 50*50*15mm;
● Potência de saída de 10/20/50mW de alta estabilidade;
● Planicidade espectral ≤2dB;
● Suporta controle RS232/TTL para fácil integração.
1. Aplicações de produto - banda C ASE Micromódulo de fonte de luz de banda larga
● Teste de componentes ópticos;
● P&D em comunicação óptica;
● Detecção de fibra óptica.

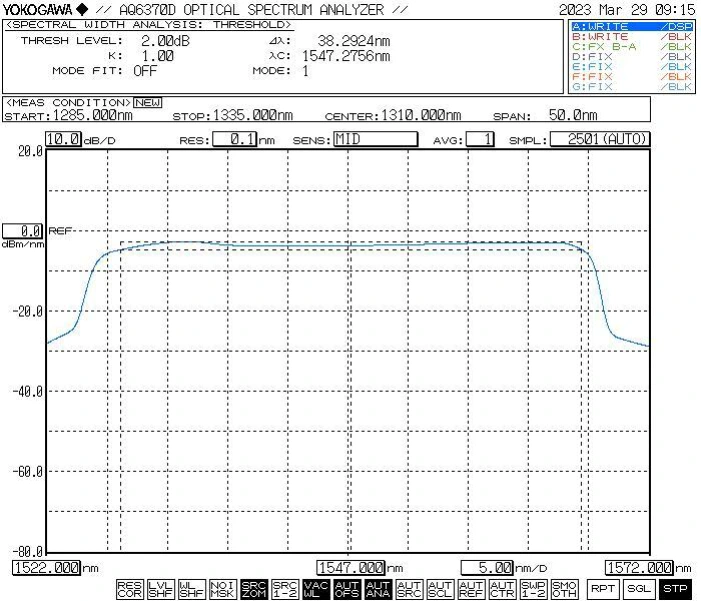

● Espectro típico

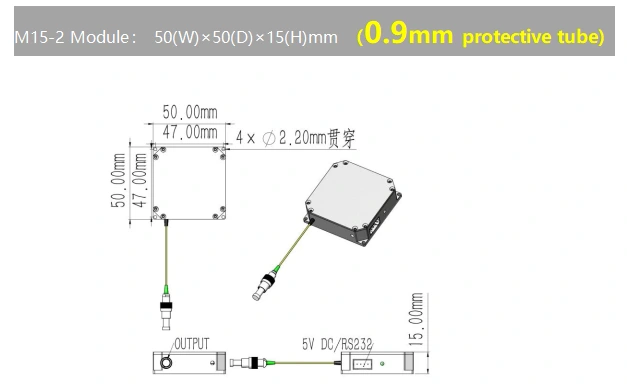

● Dimensão (mm): micromódulo
Step1.Unpacking
Antes da montagem, verifique se todos os acessórios estão completos.
Passo 2.Conectar energia e patch de fibra Cordão
Ligue a fonte de alimentação; conecte a porta de saída da fonte de luz usando um patch cord de fibra.
Passo 3.Ativar fonte de luz
Ligue a fonte de alimentação da fonte de luz. Nota: Nesta fase, o corrente operacional e potência correspondem aos parâmetros definidos pelo host computador durante o desligamento mais recente; se for necessário ajuste, estes as configurações podem ser modificadas através do software. Atenção: É estritamente proibido para conectar ou desconectar conectores de fibra óptica enquanto a fonte de luz está ativo.
Setp4.Desligar
Após o uso, desconecte o cabo de alimentação.
|
Nome |
Comprimento de onda |
Potência de saída |
Tipo de fibra |
Dimensão |
|
ASE |
-C |
-XX |
-XX |
-MC |
|
Fonte de luz ASE |
C: banda C |
10:10 mW 20:20 mW 50:50mW |
SM:SMF-28 |
MC: Módulo |
por exemplo: ASE-C-20-SM-MC
(Informações para pedido: Micromódulo de fonte de luz de banda larga ASE de banda C, 20mW potência de saída, com fibra SM, pacote de micromódulos).
Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com
● Termos de cotação
(1) EXW:
Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.
(2) PAD:
Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.
(3)Outro
● Condições de pagamento
PayPal e T/T estão disponíveis.
Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)
A logística internacional pode levar de 3 a 5 dias úteis.
● Evite conectar/desconectar frequentemente conectores de fibra para evitar acúmulo de poeira e danos na face final.
● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de face final de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras na face final. Tampe os conectores não utilizados com tampas contra poeira.
● Armazene o equipamento em um ambiente seco e livre de umidade.
2. Garantia de qualidade e serviço pós-venda - banda C ASE Broadband Light Micromódulo Fonte
● Período de garantia:
Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.
● Exclusões da Garantia Gratuita:
Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:
(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.
(2) Mau funcionamento devido à operação inadequada por parte do usuário.
(3) Danos físicos óbvios causados por erro humano.
(4) Desmontagem, modificação ou reparo não autorizado.
(5) Etiquetas de garantia alteradas ou incompletas na caixa.
(6) Danos ou perdas durante o transporte.
