Fonte de luz de banda larga ASE 1030nm

Índice

1. Introdução do Fonte de luz de banda larga ASE 1030nm

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Esta é uma fonte de luz de banda larga ASE de 1030 nm baseada em Lasers de bomba semicondutora e de fibra dopada com itérbio, com espectro espectral de 1030nm cobertura, potência de saída 10/20/30/50/100/500/1000mW e polarização taxa de extinção tão baixa quanto 0,2 dB. Conjunto completo de acessórios incluídos; usuário manual fornecido. É adequado para fibra óptica testes de dispositivos, produção de grades FBG, imagens médicas, etc.

Produto Especificações

Recursos do produto

● Espectral planicidade;

● A potência de saída é opcional e ajustável;

● Comprimento de onda de longo prazo e potência estável;

● DB9 Comunicações fêmea (RS232) para fácil integração.

Aplicações de produtos

● Fibra detecção;

● Médico imagem;

● Fibra teste de dispositivos ópticos.

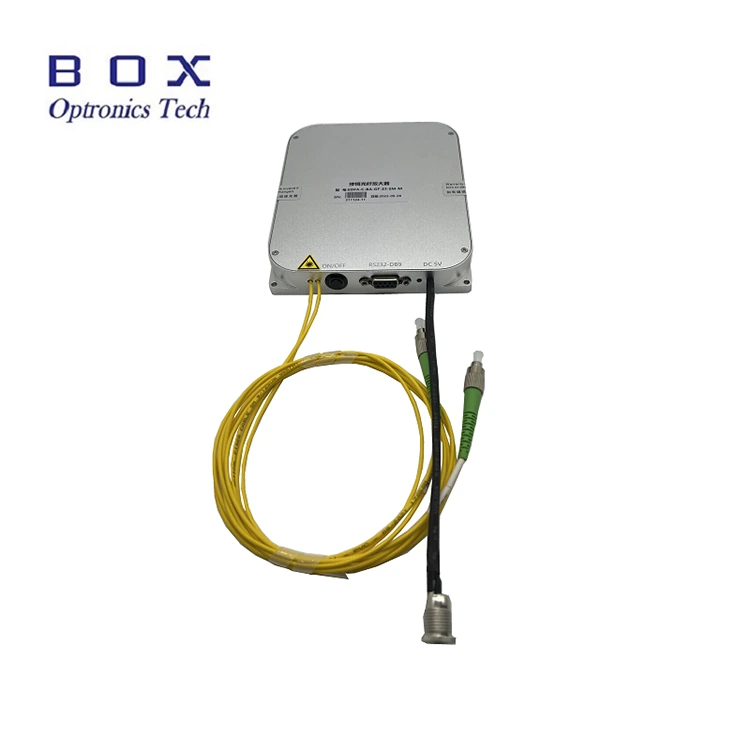

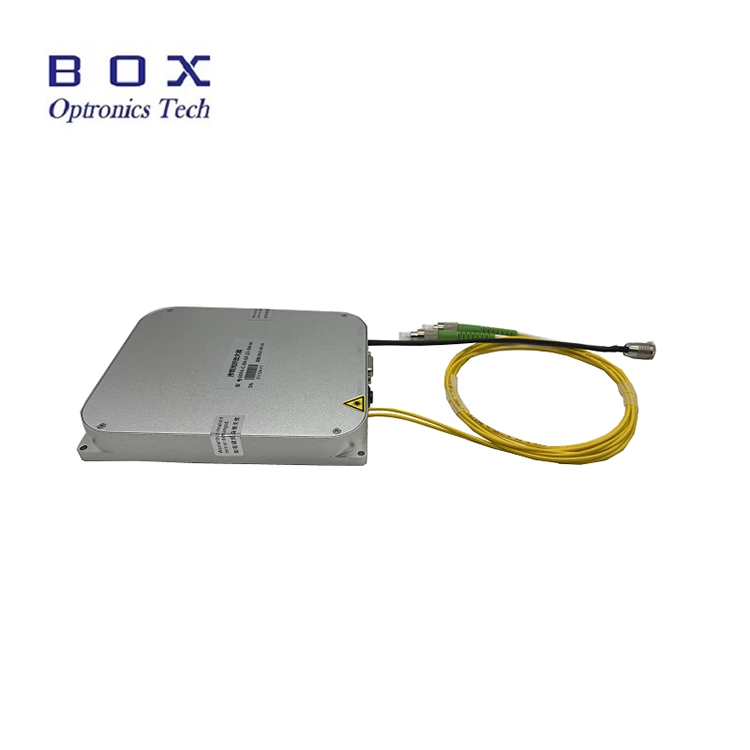

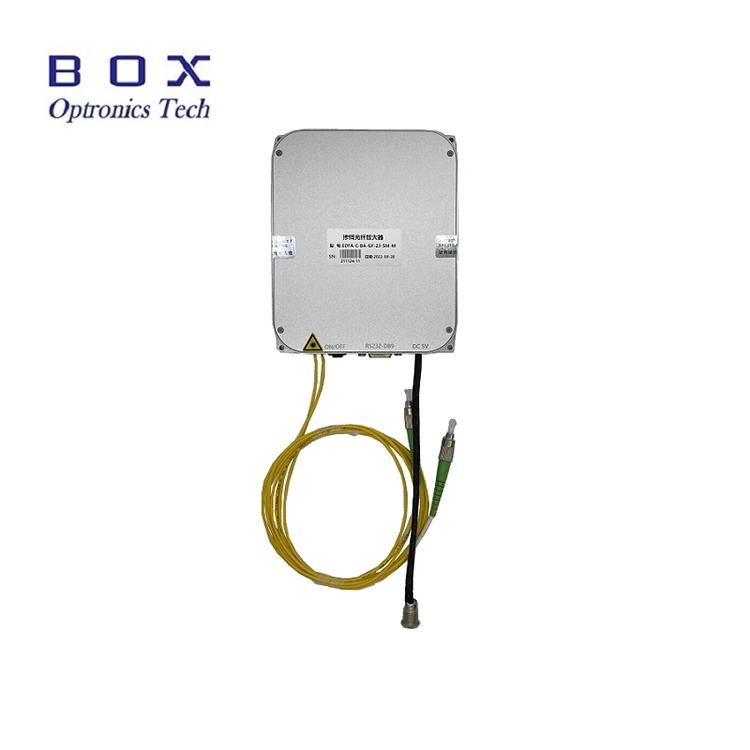

Produto Detalhes

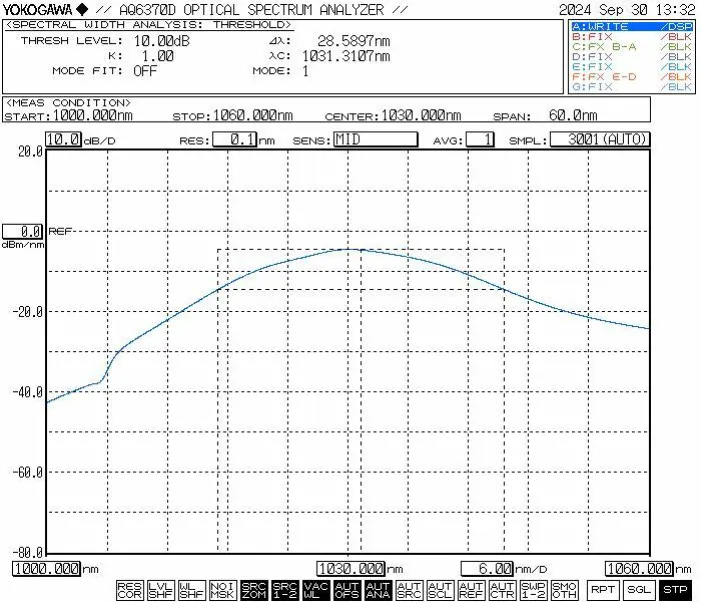

● Espectro típico

● Acessórios padrão

1. Fonte de luz de banda larga ASE de etapas de operação-1030nm

Passo 1.Desempacotamento e montagem: por favor verifique se os acessórios estão completos

antes da montagem.

Step2.Conectando Jumpers de Fibra: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face da extremidade da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado depois de confirmar que não há poluição ou danos.

Step3.Conectando o adaptador de energia e Cabo serial: Conecte o módulo de fonte de luz e o adaptador de energia; conectar o módulo de fonte de luz e o computador com um cabo de sinal USB-RS232. (Nota: O computador precisa primeiro instalar o driver da porta serial. O motorista pode ser encontrado no CD-ROM ou obtido da empresa Box Optronics.)

Setp4.Use: Abra a fonte de luz interruptor de ativação; a luz indicadora de saída da fonte de luz está acesa e há saída de potência óptica. Neste momento, a corrente de trabalho e o valor da potência óptica são os parâmetros definidos pelo computador host no último desligamento. Eles podem ser modificado e salvo no software do computador host (apenas para a versão do modelo com potência ajustável).

Step5.Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.

Pedido informação

por exemplo: ASE-1030-5HSM-B

(Informações do pedido: Fonte de luz de banda larga ASE de 1030nm, saída de 500mW potência, com fibra SM Hi1060, pacote de bancada).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Ficha de dados

Ficha de dados

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver alguns em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Antes de conectar conectores de fibra óptica, limpeza especializada ferramentas devem ser usadas para limpar completamente as faces finais dos conectores. Além disso, um inspetor de extremidade de fibra deve ser utilizado para examine as superfícies para garantir que estejam completamente livres de poeira e contaminantes antes de conectá-los através de um flange de fibra. Durante a limpeza, inspeção e conexão de faces finais de fibra óptica, é imperativo garantir que a fonte de luz está desativada; sob nenhuma circunstância deve essas operações sejam realizadas enquanto a luz está sendo transmitida. Uma vez que o uso é concluído e o conector foi desconectado de outras fibras ópticas conectores, o conector de fibra deve ser equipado com uma tampa protetora contra poeira.

● Modelos de fonte de luz ASE de banda larga com potência de saída de 200 mW ou superior pode apresentar um pigtail de saída terminado com um conector FC/APC. No entanto, este conector destina-se exclusivamente à potência de saída iniciada pelo usuário. monitoramento (conectando a um medidor de potência óptica) ou para interface com um Colimador de fibra com terminação FC para direcionar a saída do laser para o espaço livre. Isso é altamente recomendável não usar um adaptador de flange para acoplar diretamente este conector com tranças de outras fibras ou dispositivos de propriedade do usuário; fazendo isso apresenta um risco significativo de danificar o conector de fibra e o própria unidade amplificadora. Se for necessária interconexão com outras fibras, é recomendado utilizar emenda por fusão; além disso, garantir que os tipos de as fibras conectadas são mutuamente compatíveis.

● É fortemente desaconselhável inserir ou remover frequentemente o conectores de fibra óptica na porta de saída, para evitar poeira contaminação - o que pode levar ao aumento da perda de inserção - ou à queima do face final do conector de fibra.

● Ao iniciar, primeiro certifique-se de que tanto o interruptor de alimentação quanto o interruptor de chave está desligado e, em seguida, conecte a fonte de alimentação. Ao desligar, primeiro desligue a chave de ignição e desconecte a fonte de alimentação somente após o a luz indicadora de saída se apagou. Nunca desligue diretamente a energia fornecimento enquanto a fonte de luz está em operação.

● Tome precauções contra umidade, poeira e corrosão; isso deve ser armazenado em local seco.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
