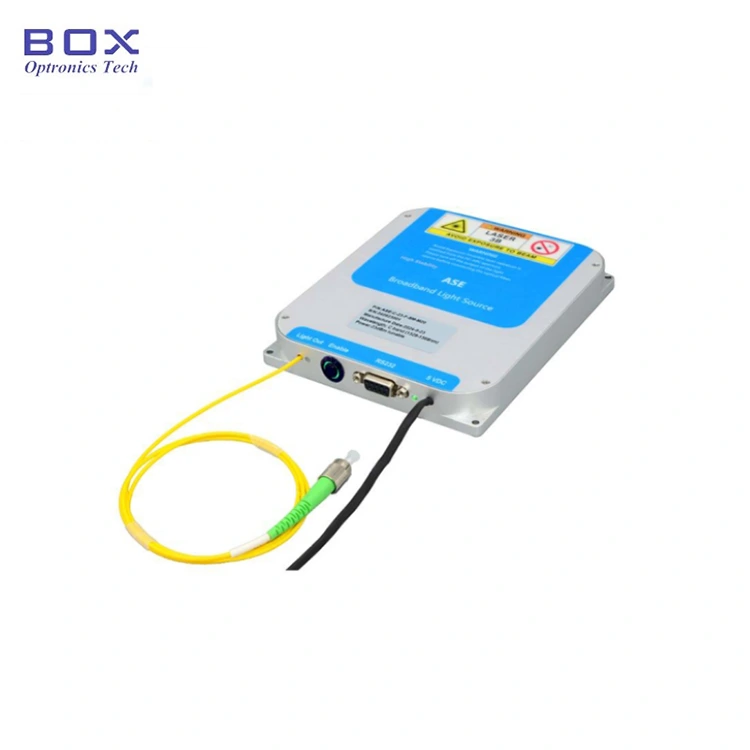

Fonte de luz de banda larga ASE de banda L

Box Optronics é um fornecedor líder de fonte de luz de banda larga ASE de banda L, com sede em Shenzhen, China. Com anos de experiência em dispositivos optoeletrônicos, fornecemos aos clientes globais fontes de luz ASE com cobertura de comprimento de onda que cobre a banda L e a planicidade espectral é <2,5dB. Atenda às necessidades de setores como telecomunicações, sensoriamento e pesquisa científica.

Enviar consulta

Descrição do produto

Índice

1. Introdução do Fonte de luz de banda larga ASE de banda L

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Etapas de operação

7. Informações sobre pedidos

8. Folha de dados

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Esta é uma fonte de luz de banda larga ASE de banda L que oferece um fonte de luz estável de alta potência de 10 ~ 200 mW na faixa de comprimento de onda da banda L (1567 ~ 1603 nm). Projetado para aplicações de alta precisão, oferece um amplo espectro e saída de baixo ruído, tornando-o ideal para comunicação óptica, detecção de fibra e imagens médicas.

Produto Especificações

Item	Unidade	Valores						Notas
Faixa espectral	nm	1567~1603
Potência de saída	mW	10,	20	50		100	200
Densidade espectral de potência	dBm/nm	≥-6,	≥-3	≥1		≥4	≥7
Faixa de regulação de potência	-	10%~100%						Opcional
Planicidade espectral	dB	≤2,5 (Típ.), ≤3 (Máx.)
Isolamento de saída	dB	≥35
Instabilidade de energia	dB	≤±0,02 (15min.); ≤±0,05 (8 horas)						≤±0,5%; ≤±1,2%
POR	dB	≤0,2			≥23
Fibra trançada	-	SMF-28			PM1550			FC/APC
Interface de comunicação	-	Tela sensível ao toque / DB9 Fêmea (RS232)						Bancada
		DB9 Feminino (RS232)						Módulo
Fonte de energia	-	CA 110 ~ 240 V, <30 W						Bancada
		CC 5V, <15W						Módulo
Dimensões	milímetros	255(L)×285(P)×115(A)						Bancada
		150(L)×125(P)×20(A)						Módulo
		70(L)×90(P)×15(A)						Módulo
Temperatura operacional	℃	-5 ~ +55
Umidade operacional	℃	0~70%

Recursos do produto

● Espectral planicidade ≤2,5dB;

● Potência de saída 10/20/50/100/200mW, 10~100% ajustável;

● DB9 Comunicações fêmea (RS232) para fácil integração.

1. Aplicações de produto - banda L ASE Fonte de luz de banda larga

● Óptico detecção de fibra;

● Médico imagem;

● Óptico comunicações por fibra.

Produto Detalhes

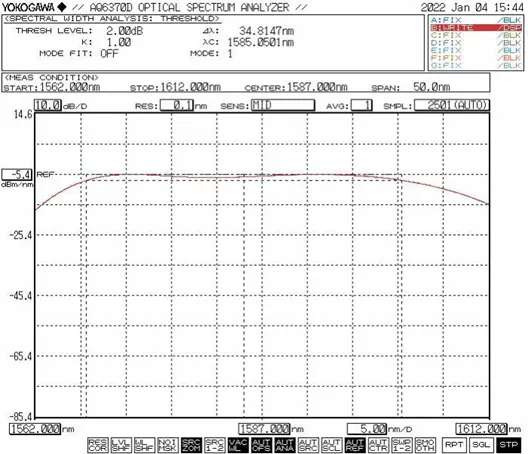

● Espectro típico

L-band ASE Broadband Light Source

● Acessórios padrão

	Acessórios	Quantidade
1	Fonte de luz ASE (host do módulo)	1
2	Cabo de dados USB-RS485 DB9	1
3	Adaptador de energia (opcional)	1
4	Relatório de teste de produto	1
5	Manual de operação	1

L-band ASE Broadband Light Source

Operação Passos

Passo 1.Desempacotamento e montagem: por favor verifique se os acessórios estão completos

antes da montagem.

Step2.Conectando Jumpers de Fibra: Abra a tampa contra poeira no conector ou flange da fibra, verifique a face da extremidade da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado depois de confirmar que não há poluição ou danos.

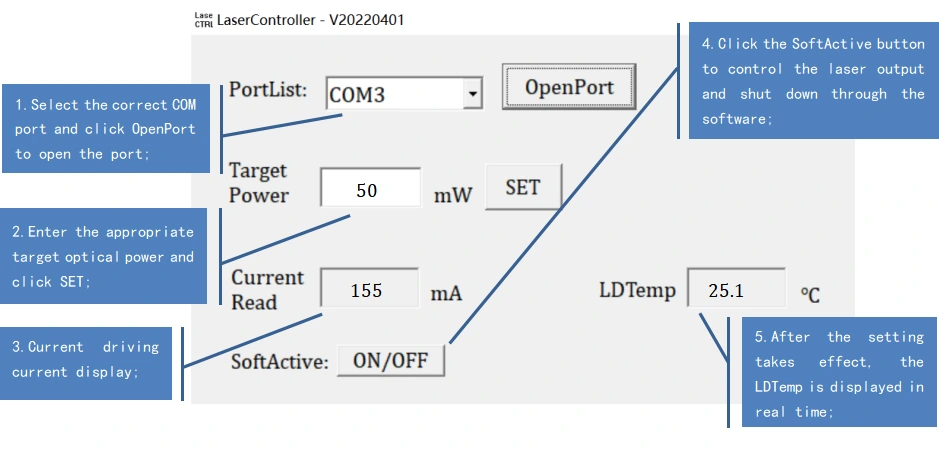

Step3.Conectando o adaptador de energia e Cabo serial: Conecte o módulo de fonte de luz e o adaptador de energia; conectar o módulo de fonte de luz e o computador com um cabo de sinal USB-RS232. (Nota: O computador precisa primeiro instalar o driver da porta serial. O motorista pode ser encontrado no CD-ROM ou obtido da empresa Box Optronics.)

Setp4.Use: Abra a fonte de luz interruptor de ativação; a luz indicadora de saída da fonte de luz está acesa e há saída de potência óptica. Neste momento, a corrente de trabalho e o valor da potência óptica são os parâmetros definidos pelo computador host no último desligamento. Eles podem ser modificado e salvo no software do computador host (apenas para a versão do modelo com potência ajustável).

Passo 5.Após o uso: Clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.

L-band ASE Broadband Light Source

Pedido informação

Nome

Faixa espectral

Potência de saída

Tipo de fibra

Potência ajustável

Dimensão

ASE

-EU

-XX

-X

Fonte de luz ASE

L: banda L

10:10mW

20:20mW

50:50mW

1H:100mW

2H:200mW

SM:SMF-28

PM:PM1550

(*T:com)

M15 :Módulo

M20 :Módulo

B: Bancada

por exemplo: ASE-L-2H-SM-T-B

(Informações do pedido: Fonte de luz de banda larga ASE de banda L, saída de 200mW potência, potência ajustável, com fibra SM, pacote de bancada).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Ficha de dados

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

A produção leva cerca de 10 a 15 dias úteis. (Se houver alguns em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Não é recomendado conectar e desconectar frequentemente a fibra óptica conector na extremidade de saída. Isto ajuda a evitar a contaminação com poeira que pode aumentar a perda de inserção ou causar queimadura na extremidade do conector.

● Ao iniciar, primeiro confirme se o botão liga/desliga e o interruptor de chave estão desligados e, em seguida, conecte a energia. Ao desligar, primeiro desligue o interruptor de chave; depois que a luz indicadora de status apagar, desconecte a energia. Faça não desligue a energia diretamente enquanto a fonte de luz estiver operando.

● Se a fibra de saída precisar ser conectada a outra fibra, é recomendado usar um splicer de fusão.

● Tome precauções contra umidade, poeira e corrosão; loja em local seco.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
