Fonte de luz de banda larga ASE de baixo nivelamento de banda C

Índice

1. Introdução do Fonte de luz de banda larga ASE de baixo nivelamento de banda C

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Etapas de operação

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Este é um ASE de baixa planicidade de banda C incoerente Fonte de Luz de Banda Larga, que é a emissão espontânea gerada por um laser semicondutor em fibra de quartzo dopada com érbio, com espectro espectral de 1526 ~ 1566 nm cobertura e potência de saída 10/20/30/50mW. Conjunto completo de acessórios incluídos; manual do usuário fornecido. É adequado para fibra óptica testes de dispositivos, produção de grades FBG, imagens médicas, etc. precauções contra umidade, poeira e corrosão; deve ser armazenado em local seco lugar.

Produto Especificações

Recursos do produto

● Cose eficaz;

● Amplo espectro;

● Alto potência de saída de estabilidade.

Aplicações de produtos

● Óptico detecção de fibra;

● Médico imagem;

● Teste de dispositivos de fibra óptica.

Produto Detalhes

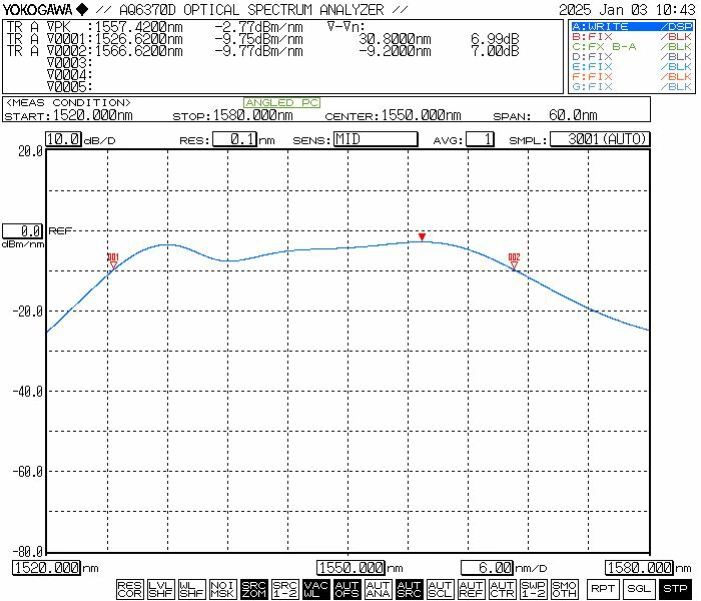

● Espectro típico

● Acessórios padrão

Operação Passos

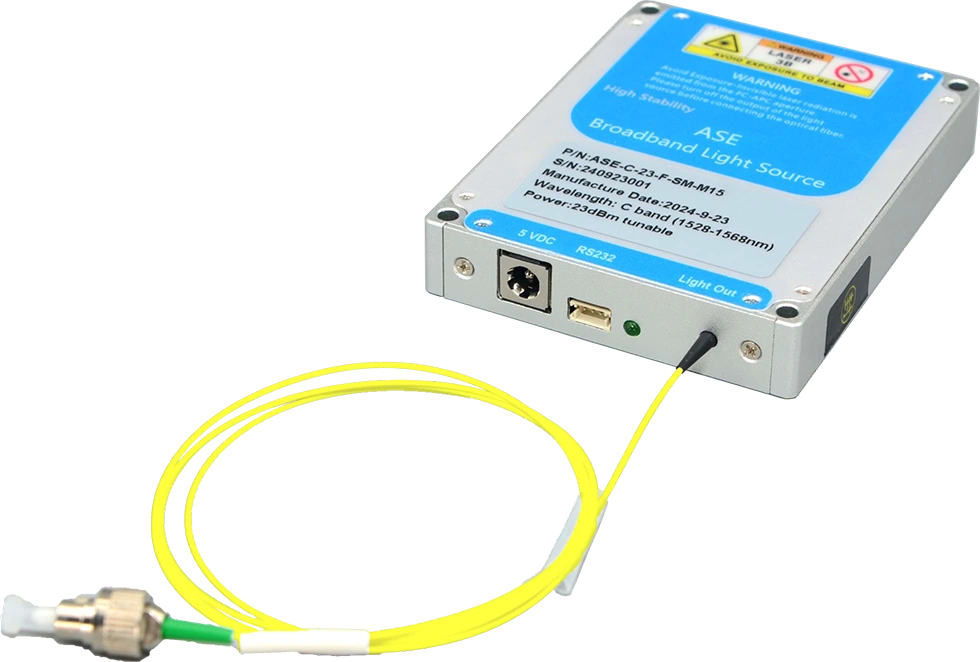

Passo 1. Aparência:Da esquerda para a direita-potência porta, interface de comunicação serial ZH2.54 (3 pinos), LED indicador de energia e porta de fibra monomodo para saída óptica.

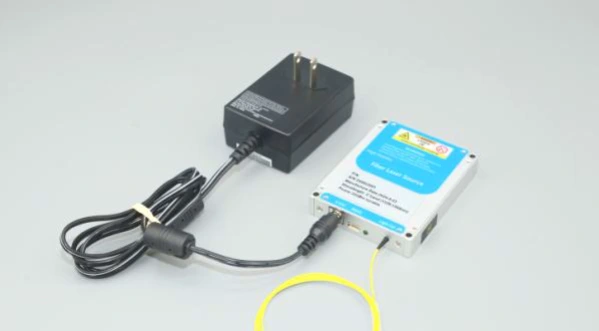

Step2.Fonte de alimentação:O padrão a porta de entrada de energia é DC 5,5 × 2,1 mm interface; um adaptador de energia DC 5V correspondente está incluído com a unidade no momento de embarque. O método para conectar o adaptador de energia à fonte de luz módulo é ilustrado na figura anexa; certifique-se de usar apenas o adaptador de energia original incluído. O uso de um poder incompatível adaptador pode resultar em danos à fonte de luz. Alternativamente, uma versão apresentando um cabo de alimentação com um conector terminal em forma de U está disponível para facilitar a conexão a uma fonte de alimentação chaveada; no entanto, esta opção deve ser especificamente solicitado no momento da compra.

Etapa 3.Conectando cabos de remendo de fibra: Remova a tampa contra poeira do conector de fibra e inspecione a face final da fibra; certifique-se de que esteja livre de contaminação ou danos antes de conectá-lo a outro componentes de fibra óptica ou equipamentos de teste. Para fontes de luz de alta potência, é recomendado utilizar emenda de fusão para a conexão.

Setp4.Conectando a fonte de luz Módulo para o PC Host: Use o cabo de dados serial USB para RS232 original incluído com o módulo de fonte de luz para conectar o módulo ao computador. O computador requer a instalação prévia de um driver de porta serial dedicado reconhecer corretamente o cabo USB para RS232; caso contrário, o software host irá ser incapaz de estabelecer uma conexão correta ou se comunicar com a luz módulo de origem. Entre em contato com a Box Optronics para obter o driver necessário.

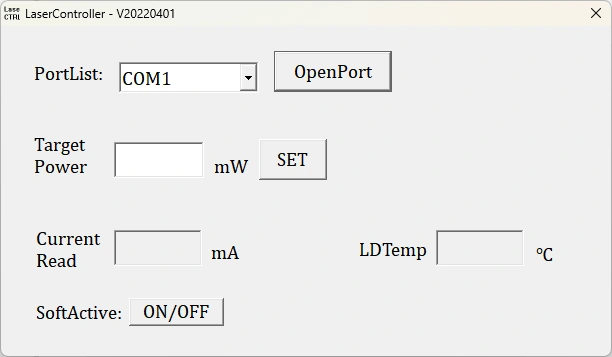

Step5.Software:Para produtos de módulo de fonte de luz ASE com potência ajustável, a potência de saída óptica pode ser regulada através do software host; para potência fixa modelos, o nível de potência não pode ser ajustado.

Pedido informação

por exemplo: ASE-C-F7-20-SM-M

(Informações do pedido: Fonte de luz de banda larga ASE de baixa planicidade de banda C, planicidade espectral≤7dB, 20mW potência de saída, com fibra SM, pacote de módulo).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Sob condições de extremidade limpa, fibras monomodo (como Hi-1060, PM980, G652D ou PM1550) têm uma tolerância teórica de potência de aproximadamente 200 mW de luz contínua. Consequentemente, para fontes de luz e amplificadores com níveis de potência de saída abaixo de 200 mW, os conectores de fibra de saída pode ser acoplado a outros dispositivos de fibra monomodo usando adaptadores padrão (flanges de fibra). No entanto, se a face final do conector de fibra estiver contaminada, é altamente suscetível à queima no momento em que o laser é ativado - mesmo que o a potência do laser é muito baixa. Portanto, antes de fazer qualquer conexão de fibra, o a face final do conector deve ser completamente limpa usando limpeza de fibra especializada ferramentas. Além disso, um inspetor de extremidade de fibra deve ser usado para examine a superfície para garantir que esteja completamente livre de poeira e contaminantes antes de prosseguir com a conexão através do flange de fibra.

● Ao limpar, inspecionar ou conectar conectores de fibra óptica, você deve garantir que a fonte de luz não emite luz; sob nenhuma circunstância as operações devem ser realizadas enquanto a luz estiver ativa. Após a conclusão do uso e após desconectar de outros conectores de fibra óptica, o conector deve ser equipado com uma tampa contra poeira.

● Se a fibra de saída precisar ser conectada a outra fibra, é recomendado usar um splicer de fusão.

● Não é recomendado inserir ou remover frequentemente a fibra óptica conectores na extremidade de saída, para evitar contaminação por poeira - que pode levar ao aumento da perda de inserção – ou danos às faces finais do conector de fibra.

● Tome precauções contra umidade, poeira e corrosão; loja em local seco.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
