Diodo laser borboleta de 1550nm 10mW DFB

Índice

1. Introdução do 1550nm Diodo laser borboleta 10mW DFB

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

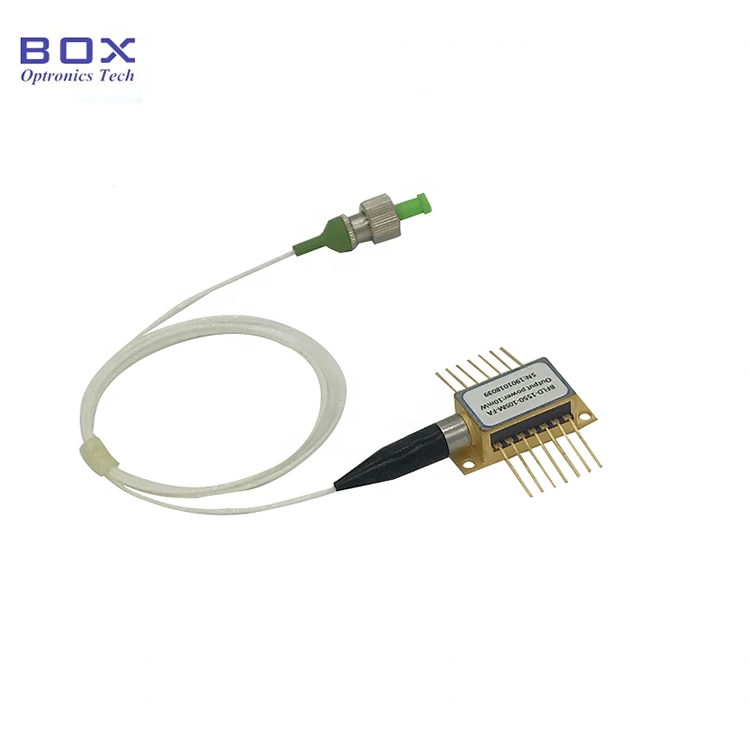

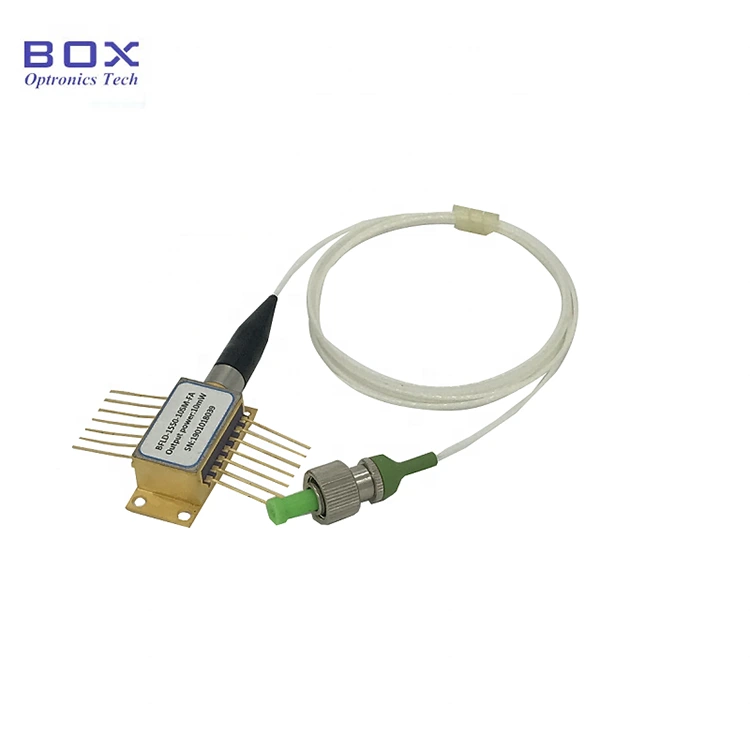

Este é um laser DFB de 1550 nm com uma borboleta de 14 pinos pacote, TEC integrado e termistor. Possui um comprimento de onda estável, 10mW potência de saída, uma taxa de supressão de modo lateral típica de 40dB e limite baixo atual. Opcional com fibra SM/PM, ampla temperatura operacional e alta confiabilidade, adequado para comunicação por fibra, instrumentos ópticos e fibra sentindo. Por favor, controle estritamente a corrente e a temperatura da unidade e evite dano de sobrecorrente.

Produto Especificações

Recursos do produto

● Multiquântico Lasers de Feedback Distribuído (DFB) de Poço (MQW);

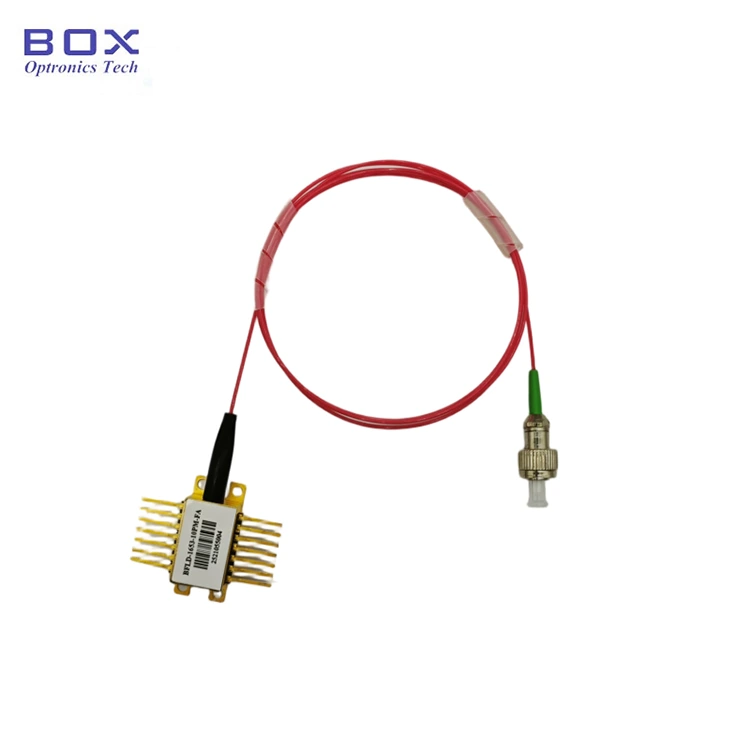

● SMF-28e ou trança PMF-1550;

● Pacote BTF de 14 pinos com TEC e Monitor PD;

● Ampla faixa de temperatura operacional -20 ~ + 70 ℃.

Aplicações de produtos

● Fibra óptica comunicações;

● Instrumento óptico;

● Sensor de fibra óptica;

● Fonte de luz.

Produto Detalhes

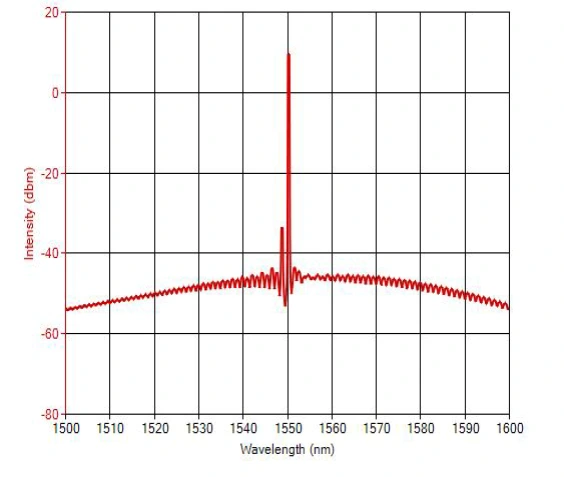

● Espectro típico: 1550nm, tolerância WL +/-3nm.

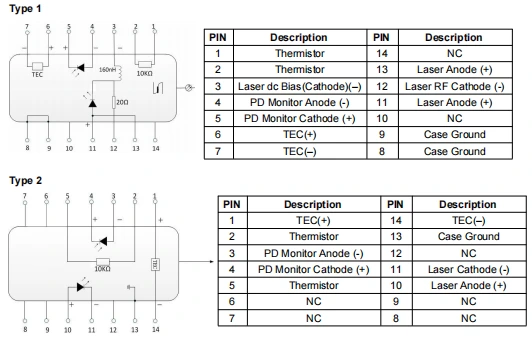

● Definição de PIN-OUT - Diodo Laser Borboleta DFB de 1550nm e 10mW

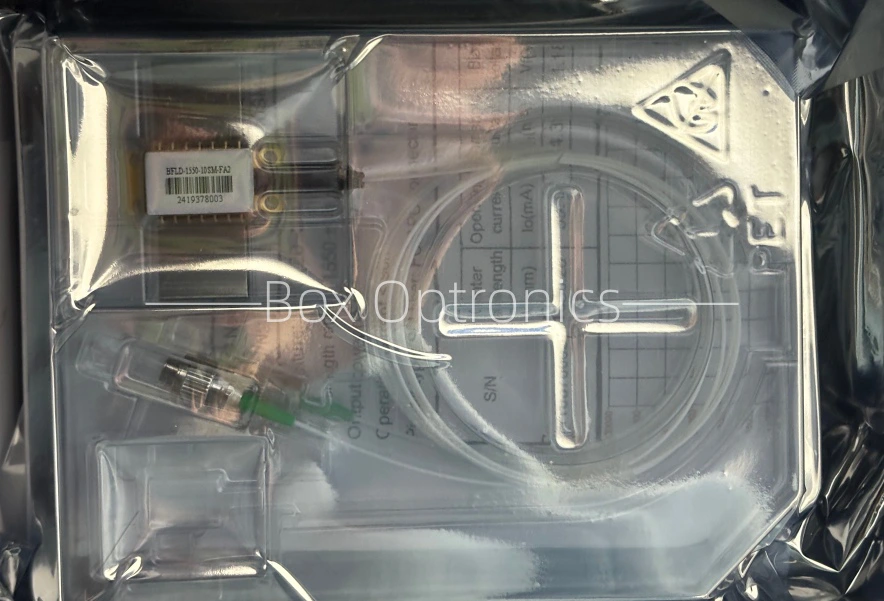

● Exemplo de embalagem

*Dispositivo autônomo sem drive; um pacote de módulos integrado com circuitos de driver são opcionais.

Pedido informação

por exemplo: BFLD-1550-10SM-FA2

(Informações do pedido: Diodo laser borboleta DFB de 1550nm 10mW, fibra SM, com conector FC/APC, pinagem tipo 2).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Antes de ligar todos os componentes, primeiro ative o cooler e em seguida, prossiga com etapas incrementais de inicialização para evitar o superaquecimento do chip e sobrecarga.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, a Box Optronics reserva-se o direito de recusar serviços de reparação gratuitos nos seguintes casos dentro o período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
