Laser borboleta de alta potência 1550nm DFB 40mW

Índice

1. Introdução do 1550nm Laser borboleta de alta potência DFB 40mW

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes da embalagem

6. Informações sobre pedidos

7. Ficha técnica

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Perguntas frequentes

Introdução do produto

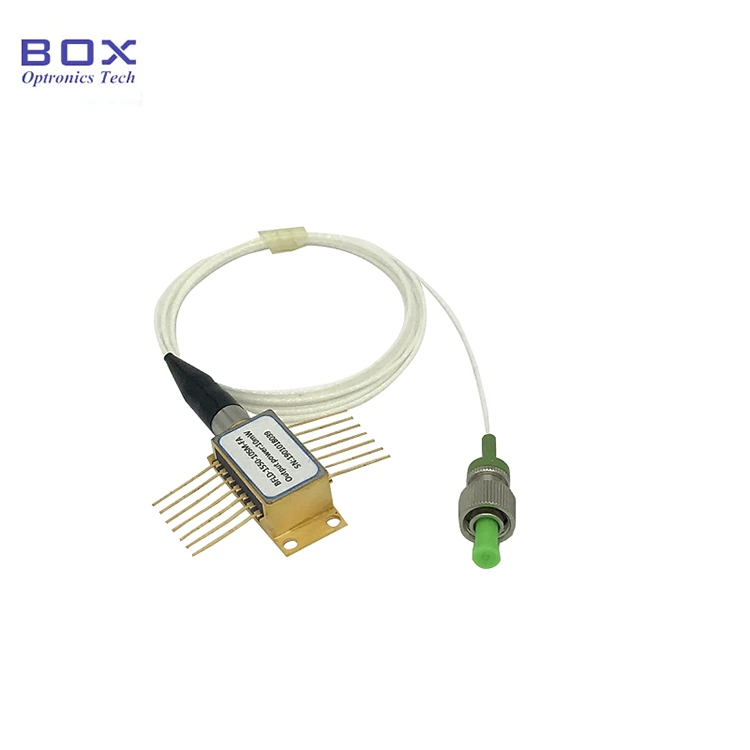

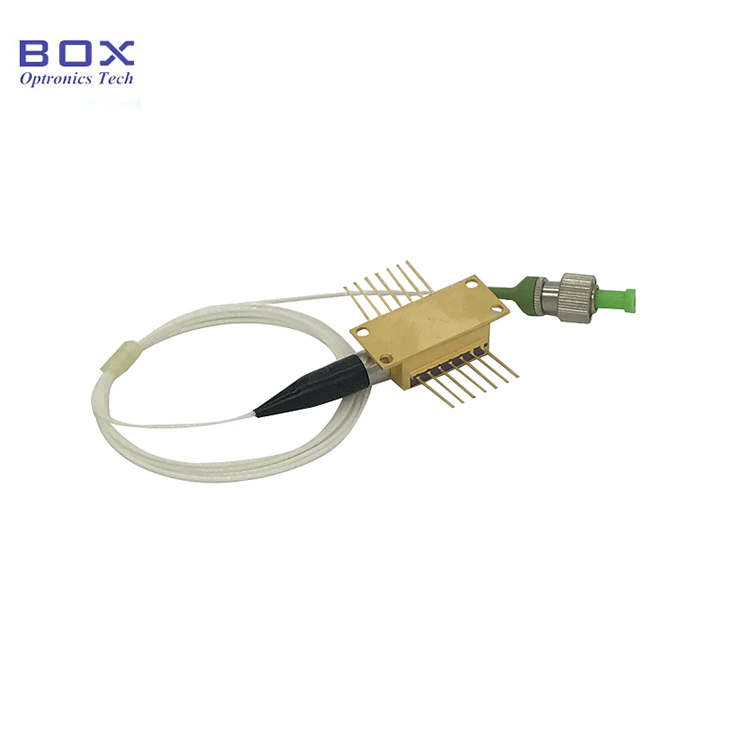

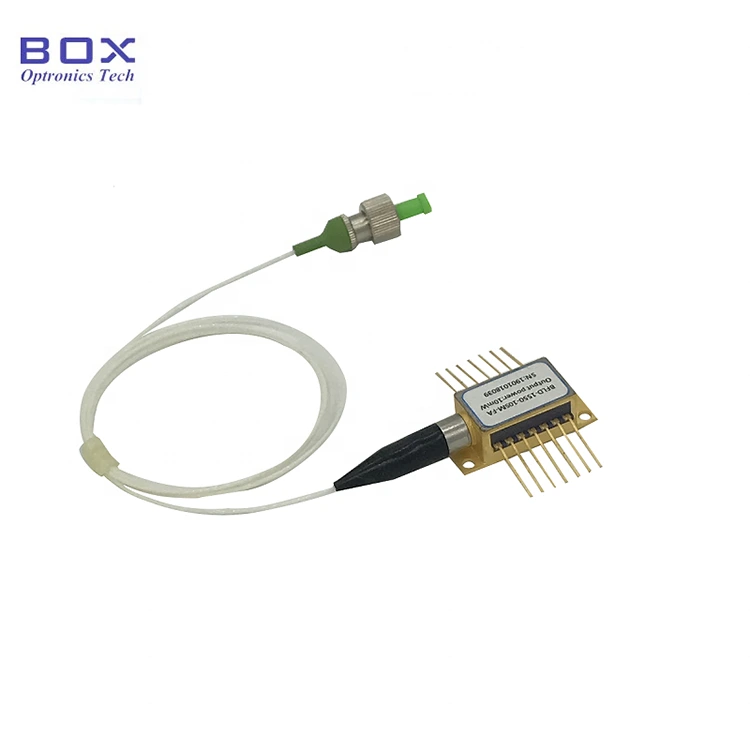

Este é um laser borboleta de alta potência DFB 40mW de 1550nm, TEC integrado, monitor PD e termistor. Possui um comprimento de onda estável, 40mW potência de saída e corrente de baixo limiar. Opcional com fibra SM/PM, ampla temperatura operacional e alta confiabilidade, adequada para comunicação de fibra, instrumentos ópticos e detecção de fibra. Por favor, controle a corrente da unidade e temperatura estritamente e evite danos por sobrecorrente.

Produto Especificações

Recursos do produto

● Multiquântico Lasers de Feedback Distribuído (DFB) de Poço (MQW);

● Pigtail de fibra SM ou fibra PM;

● Potência de saída 40mW;

● 14 pinos Pacote BTF com TEC e Monitor PD.

Aplicações de produtos

● Fibra óptica comunicações;

● Detecção de fibra óptica;

● Teste de dispositivos ópticos.

Produto Detalhes

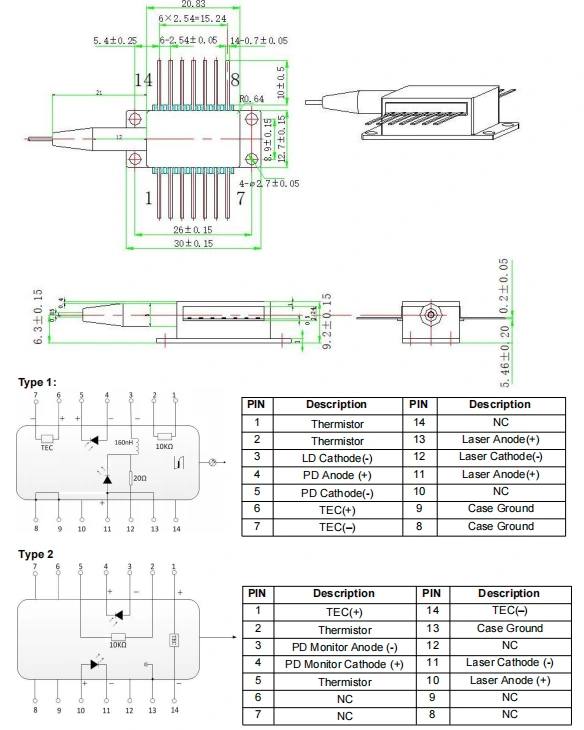

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -1550nm DFB 40mW de altura Laser Borboleta Potente

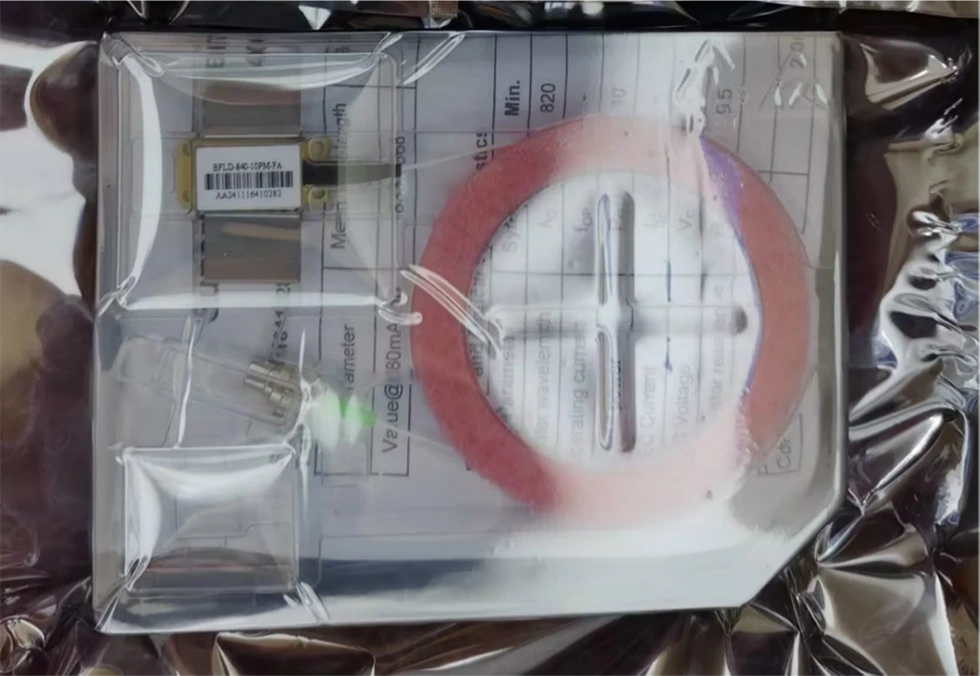

● Exemplo de embalagem

*Dispositivo autônomo sem drive; um pacote de módulo integrado ao driver circuitos é opcional.

Pedido informação

por exemplo: BFLD-1550-40SM-FA1

(Informações do pedido: Laser borboleta de alta potência DFB 40mW de 1550nm, SM fibra, conector FC/APC, pino de telecomunicações).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Ficha de dados

Ficha de dados

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Durante a operação, este dispositivo emite um raio laser de alta intensidade; fazer não olhe diretamente para a face da extremidade da fibra, pois isso pode causar lesões nos olhos.

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de solda deve estar devidamente aterrado.

● Durante o processo de inicialização, nunca aplique diretamente uma corrente alta, pois isso corre o risco de danificar o chip. Em vez disso, ligue o dispositivo no nível atual perto do limite do chip e, em seguida, aumente gradualmente a corrente em pequenos incrementos até que o nível desejado seja alcançado.

● Antes de ligar todos os componentes, primeiro ative o cooler e em seguida, prossiga com etapas incrementais de inicialização para evitar o superaquecimento do chip e sobrecarga.

Perguntas frequentes

● É possível alterar o comprimento de onda ajustando a corrente? Qual é o alcance?

--Sim. O atual coeficiente de comprimento de onda é 0,01 nm/mA, e o comprimento de onda de temperatura o coeficiente é 0,1 nm/℃. A faixa ajustável de WL é em torno de ~centro WL+/- 1 nm.

● Qual é a largura de linha? Você fornecer um LD de largura de linha estreita?

--3~5MHz. 1550 nm LD de largura de linha estreita (opcional): menos de 400kHz, 100kHz, 50kHz, 10kHz.

● Qual é o regulamento de energia alcance?

--10~100%

● Qual é o comprimento de onda tolerância?

--+/-3nm. Menos é também opcional.

● Você fornece uma proteção tubo de fibra e conector de fibra?

--Sim. 900um solto tubo e FC/APC, SC/APC ou outros conectores são opcionais.
