Laser acoplado de fibra de 1683nm 10mW

Índice

1. Introdução do 1683nm Laser acoplado a fibra 10mW

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

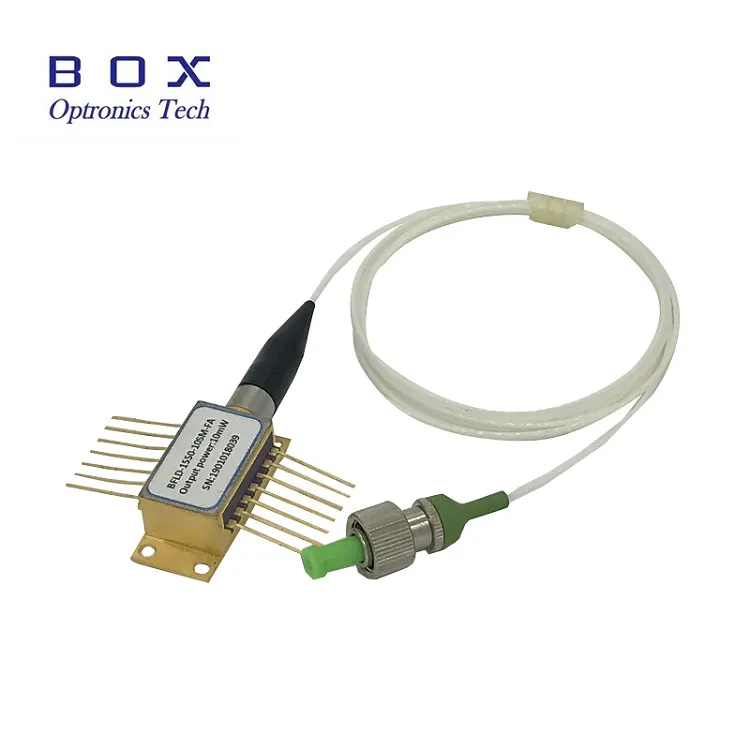

Laser acoplado de fibra 1683nm 10mW adota o MQW DFB chip, comprimento de onda central 1683nm, tolerância de comprimento de onda é +/-1nm, saída típica potência 10mW, pacote BTF de 14 pinos, compatível com Telcordia GR-468 e RoHS. Com uma fibra monomodo e um conector FC/APC, é ideal para gás TDLAS e C2H6 sistemas de detecção.

Produto Especificações

Produto Recursos

● Alto saída óptica estável de 10mW;

● Padrão da indústria, Pacote borboleta 14PIN;

● Integrado TEC e isolador óptico;

● Multiquântico laser de feedback distribuído (DFB) de poço (MQW)

●

Produto Aplicativos

● Laser de diodo ajustável espectroscopia de absorção;

● Monitoramento C2H6;

● Qualidade do ar ambiental monitoramento;

● Detecção de fibra óptica e detecção de laser.

Produto Detalhes

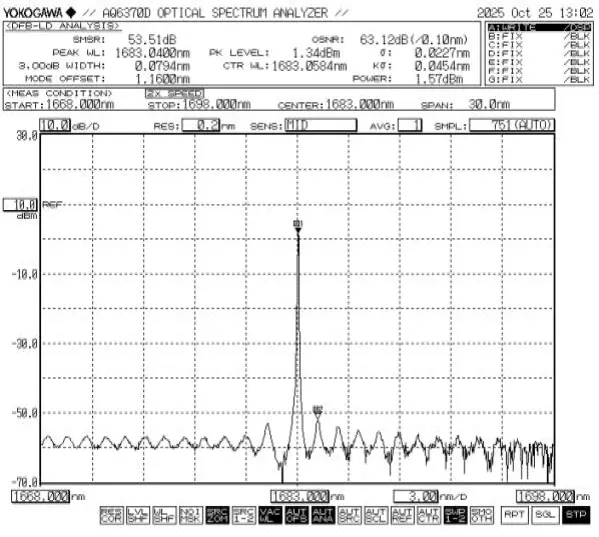

● Espectro típico: 1683nm, tolerância WL de +/-1nm.

● Perguntas frequentes

(1) Qual é o tipo de fibra e a especificação do conector?

--A configuração padrão usa fibra monomodo com FC/APC conector.

(2) Qual é o tipo de embalagem e método de montagem?

--1683nm 10mW Fiber Coupled Laser está alojado em um padrão de 14 pinos pacote borboleta, compatível com soquetes e montagem de laser convencionais luminárias. Furos de montagem são fornecidos para fixação de parafuso ou almofada térmica apego.

(3) Estão disponíveis testes por amostra? Quais serviços são oferecidos para compras em massa?

--Testes de amostras e produção experimental de pequenos volumes são suportados. Para compras em massa, oferecemos preços por volume, relatórios de testes de fábrica, personalizados parâmetros (como comprimento da fibra, tipo de capa e tipo de conector).

Pedido informação

por exemplo: BFLD-1683-10SM-FA

(Informações do pedido: Laser acoplado de fibra de 1683nm 10mW, borboleta de 14 pinos pacote, com fibra SM, conector FC/APC, pinagem tipo 1).

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● Se os pinos necessitarem de soldagem, a temperatura de soldagem não deve exceda 260°C e o tempo de soldagem não deve exceder 10 segundos. Particular atenção deve ser dada ao seguinte: durante o processo de soldagem, o o dispositivo deve estar desligado e o ferro de soldar deve estar devidamente aterrado.

● Ao usar o dispositivo, respeite rigorosamente a tensão operacional e intervalos atuais especificados na folha de dados. Parâmetros principais - incluindo Ith (Corrente Limite), Iop max (Corrente Operacional Máxima), Vop max (Máxima Tensão operacional) e λc (comprimento de onda central) - devem ser referenciados especificamente no relatório de teste fornecido no momento do envio.Nota:Operação além das classificações máximas absolutas pode causar danos permanentes ao dispositivo.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
