Fonte de luz de banda larga SLD acoplada a fibra de 840 nm

Visão geral do produto - Fonte de luz de banda larga SLD acoplada a fibra de 840nm

A Box Optronics fabrica a fonte de luz de banda larga SLD acoplada a fibra de 840 nm, um componente óptico ativo de alto desempenho baseado em emissão espontânea amplificada (ASE) de uma estrutura de amplificador óptico semicondutor, fornecendo alta potência óptica com ampla largura de banda espectral e baixa coerência temporal.

Ele oferece maior potência de saída do que os LEDs, mantendo um espectro muito mais amplo do que os diodos laser, tornando-o adequado para aplicações que exigem baixa coerência e alto brilho.

Apresentando potência de saída mínima de 5mW, largura de banda típica de 3dB de 10nm e excelente estabilidade de potência (≤±0,02dB no curto prazo, ≤±0,05dB no longo prazo), esta fonte SLD de 840nm é otimizada para sistemas de detecção e imagem de fibra óptica de precisão. O dispositivo está disponível em formato de módulo compacto (70×90×18mm) para integração de sistema e em formato de bancada (195×220×120mm) para ambientes de laboratório e testes.

Equipada com pigtails de fibra de 780 HP e conectores FC/APC como padrão, com interface de comunicação RS485 opcional para monitoramento e controle, esta fonte de luz SLD oferece versatilidade e confiabilidade para uma ampla gama de aplicações.

Principais recursos - Fonte de luz de banda larga SLD acoplada a fibra de 840nm

● Alta potência de saída: mínimo de 5mW

● Largura de banda espectral ampla: 10 nm típico (-3dB)

● Baixa ondulação espectral para espectro limpo

● Perfil do espectro gaussiano

● Excelente estabilidade de potência: ≤±0,02dB/15min a curto prazo

● Estabilidade a longo prazo: ≤±0,05dB/8 horas

● Saída acoplada à fibra com fibra de 780 HP

● Conector padrão FC/APC, outras opções disponíveis

● Dois formatos: módulo e bancada

● Interface de comunicação RS485 para monitoramento

● Solução de baixo custo comparada

● Ampla faixa de temperatura operacional: -5°C a +55°C

● Design de embalagem compacto e robusto

● Versão opcional de bancada com controle por tela sensível ao toque

Fonte de luz de banda larga SLD acoplada a fibra típica de Applications-840nm

● Giroscópios de fibra óptica (FOG)

● Sistemas de tomografia de coerência óptica (OCT)

● Imagens médicas e óptica biomédica

● Sistemas de detecção de fibra óptica

● Interferometria de luz branca

● Teste e caracterização de componentes ópticos

● Laboratórios de pesquisa e desenvolvimento

● Refletometria de domínio de coerência óptica (OCDR)

Fonte de luz de banda larga SLD acoplada a fibra de especificações técnicas-840nm

Especificações ópticas (T=25°C)

Especificações Mecânicas e Ambientais

Detalhes do produto - Fonte de luz de banda larga SLD acoplada a fibra de 840nm

O que é um SLD?

Um Diodo Superluminescente (SLD) é uma fonte óptica semicondutora de banda larga baseada em emissão espontânea amplificada (ASE) com alto ganho óptico em uma estrutura de guia de ondas semelhante a um diodo laser, operando sob condições de feedback óptico suprimido para evitar a oscilação do laser.

Ao contrário dos diodos laser que dependem de uma cavidade ressonante, os SLDs empregam facetas de baixa refletividade (revestidas com AR) e estruturas de guia de ondas angulares ou inclinadas para suprimir o feedback da cavidade, permitindo alto ganho óptico e evitando a ação do laser.

Principais características dos SLDs:

• Potência de saída e brilho significativamente maiores que os LEDs, mantendo baixa coerência temporal

• Emissão de banda larga com um envelope espectral ASE suave

• Coerência temporal muito baixa (comprimento de coerência curto), ideal para aplicações interferométricas como OCT

• Estrutura de guia de ondas de modo transversal normalmente único, permitindo acoplamento eficiente de fibra monomodo

• Forma espectral normalmente projetada como perfis quase gaussianos ou de topo plano personalizados, dependendo do projeto

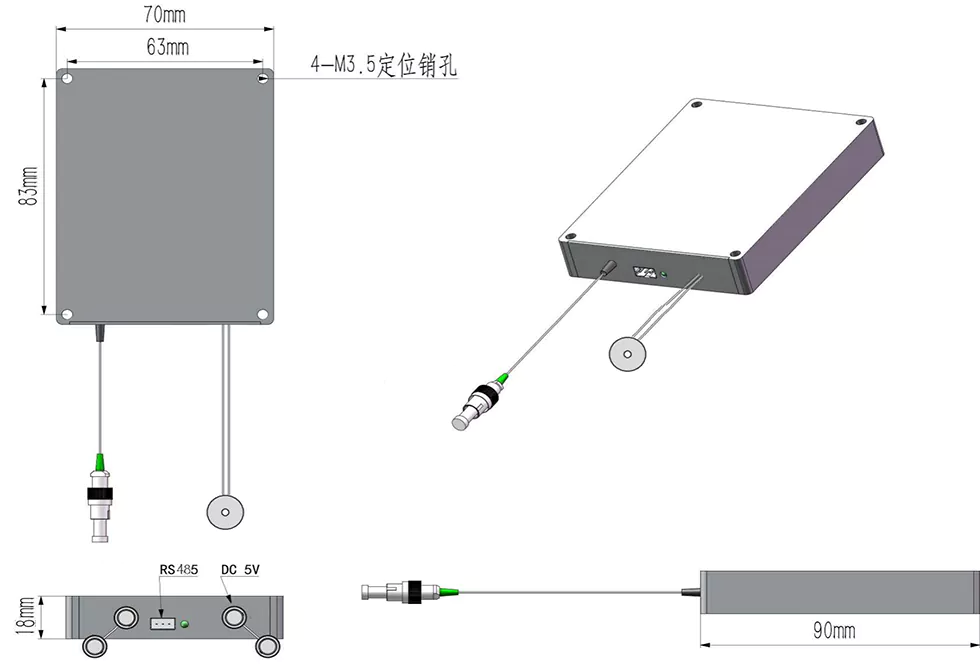

Dimensões do pacote

A fonte de luz de banda larga SLD de 840 nm está disponível em duas configurações de pacote:

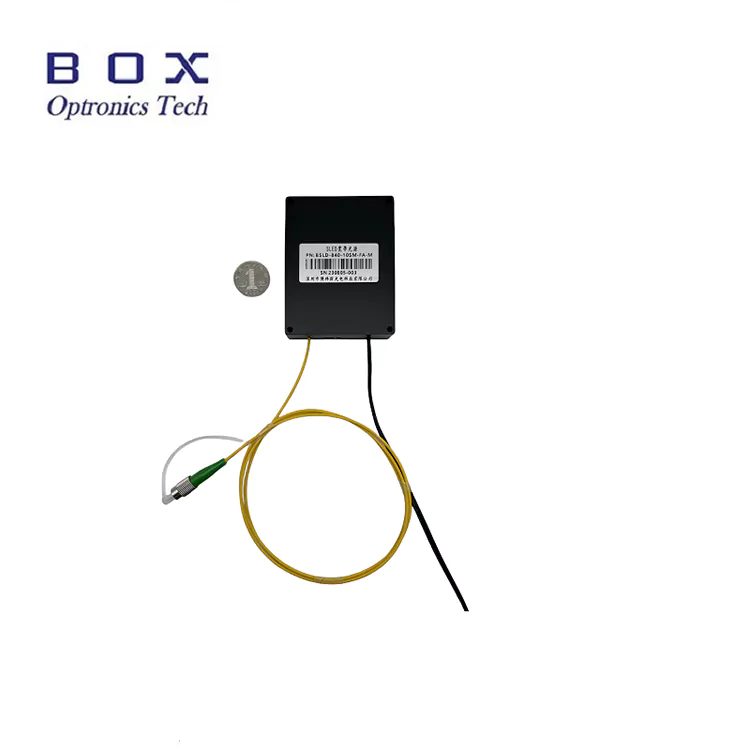

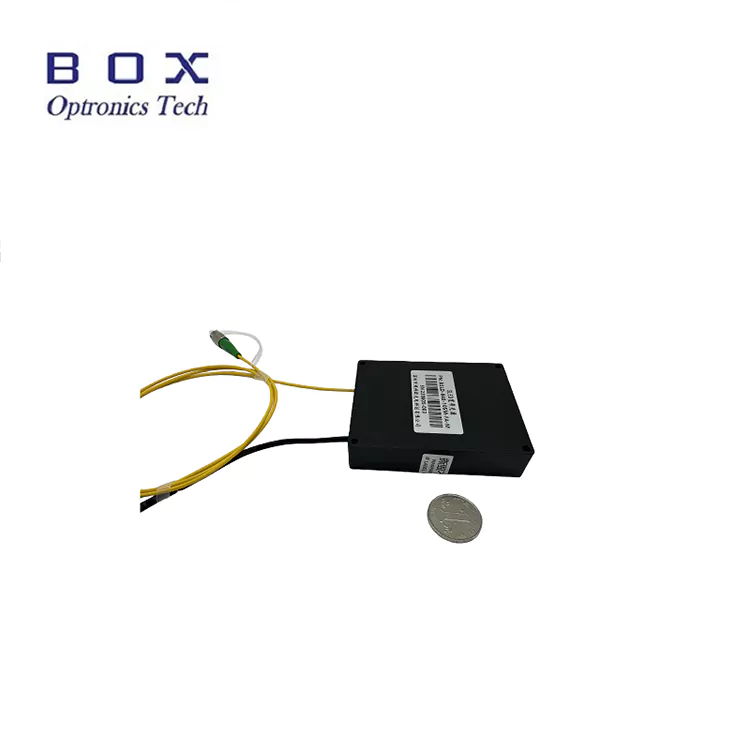

Versão do módulo (70×90×18mm):

• Design compacto e discreto para integração de sistemas

• 4 furos de montagem M3.5 para instalação segura

• Entrada de energia CC (5 V ou 12 V)

• Porta de comunicação RS485 (DB9 fêmea)

• Saída pigtail de fibra com conector FC/APC

• Ideal para incorporação em instrumentos e sistemas

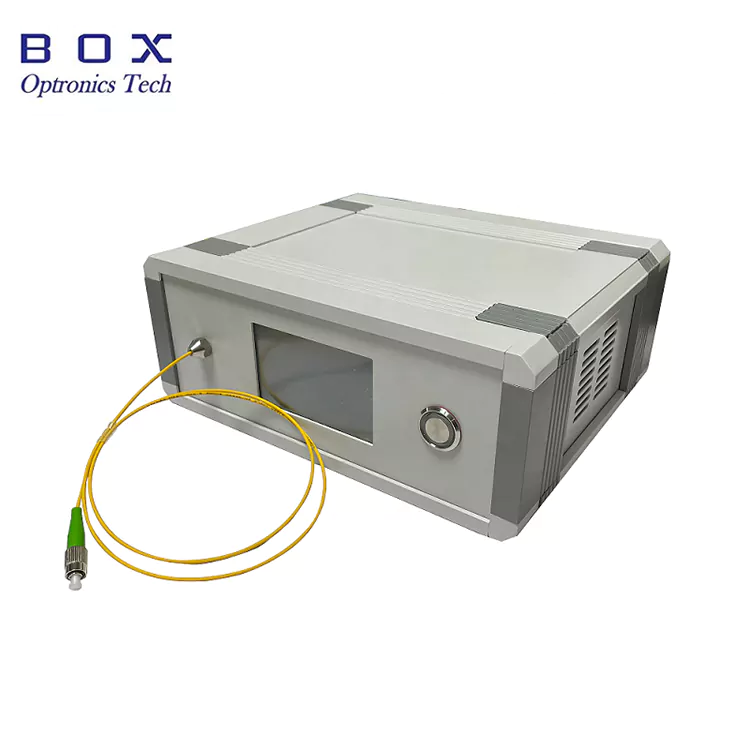

Versão de bancada (195×220×120mm):

• Forma de mesa para uso em laboratório

• Tela sensível ao toque integrada para monitoramento de status

• Entrada de alimentação CA (110-240 V universal)

• Porta de comunicação RS485 (DB9 fêmea)

• Saída de fibra no painel frontal

• Operação plug-and-play fácil de usar

• Ideal para laboratórios de P&D e ambientes de teste

Controle e Monitoramento

Ambas as versões de módulo e de bancada suportam interface de comunicação RS485 para monitoramento e controle. A versão de bancada possui adicionalmente uma tela sensível ao toque integrada para operação local.

Parâmetros de monitoramento e controle disponíveis:

• Monitoramento de potência de saída

• Impulsionar o monitoramento atual

• Monitoramento de temperatura

• Ajuste de potência (opcional)

• Software do computador host para controle do PC (opcional)

Por que escolher a Box Optronics?

• Rigoroso controle de qualidade com 100% de testes antes do envio

• Preços competitivos com capacidade estável de entrega em massa

• Opções flexíveis de personalização para comprimento de onda, potência, largura de banda, fibra e conectores

• Suporte técnico 7x24 horas e resposta rápida

• Envio global com entrega expressa DHL, UPS e FedEx

• Versões de módulo e de bancada disponíveis

• Software host opcional para integração de sistema

• Fornecimento confiável de longo prazo para quantidades de produção

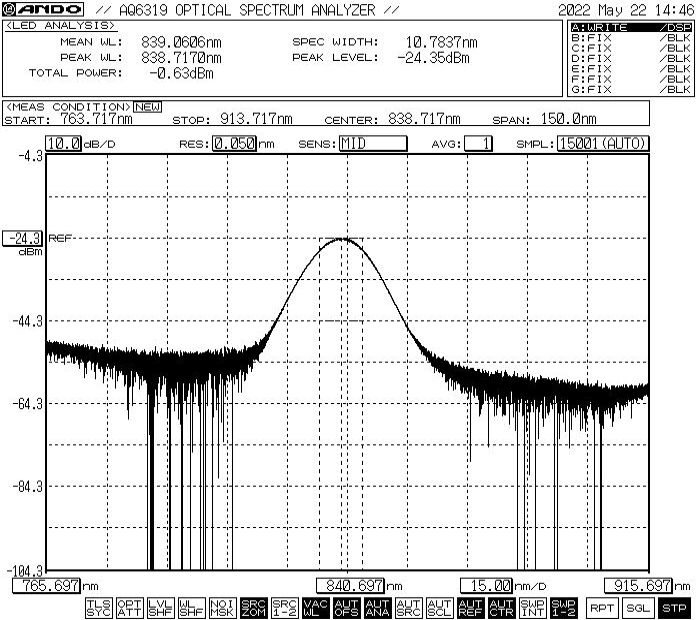

Fonte de luz de banda larga SLD acoplada a fibra espectral Performance-840nm

O espectro típico mostra um comprimento de onda central em torno de 840 nm com largura de banda de aproximadamente 10 nm -3dB.

*Nota: O espectro mostrado é um desempenho típico. O espectro real pode variar ligeiramente de unidade para unidade. Contate-nos para obter dados de espectro específicos ou requisitos de espectro personalizados.

Informações sobre pedidos - Fonte de luz de banda larga SLD acoplada a fibra de 840nm

Nomenclatura do Modelo

BSLD - XXX - XX - XX - X - (X)

Exemplo: BSLD - 840 - 51 - SM - M

Fonte de luz de banda larga SLD de 840 nm, saída de 5 mW, largura de banda de 10 nm, fibra de 780 HP, versão do módulo, fonte de alimentação de 5 VCC

Opções de personalização disponíveis

• Comprimento de onda central: padrão 840 nm, outros comprimentos de onda disponíveis mediante solicitação

• Potência de saída: padrão de 5 mW, opções de potência mais altas disponíveis

• Largura de banda espectral: padrão de 10 nm, outras opções de largura de banda disponíveis

• Tipo de fibra: padrão 780-HP, outras fibras especiais disponíveis

• Comprimento da fibra: 0,5 m, 1 m, 1,5 m, 2 m (comprimentos personalizados disponíveis)

• Tipo pigtail: tubo solto de 900 μm, tubo solto de 3,0 mm

• Tipo de conector: padrão FC/APC, FC/UPC, SC/APC, LC/APC ou personalizado

• Tipo de pacote: Módulo ou Bancada

• Tensão da fonte de alimentação: 5 VCC, 12 VCC (módulo), 110-240 VCA (bancada)

• Isolador óptico: opção de isolador integrado disponível

• Interface de comunicação: padrão RS485, outras interfaces disponíveis

• Software do computador host: disponível para monitoramento e controle

Para requisitos personalizados, entre em contato com nossa equipe de vendas com suas especificações.

Folha de dados e relatório de teste

Cada fonte de luz de banda larga SLD de 840 nm é enviada com um relatório de teste abrangente que documenta os parâmetros de desempenho medidos. O arquivo PDF da folha de dados contém especificações detalhadas, curvas de desempenho e desenhos dimensionais.

• Relatório de teste individual incluído com cada unidade

• Número de série rastreável para cada unidade

Ficha de dados

Termos de cotação e pagamento

Termos de cotação

• EXW (Ex Works): recomendado se você tiver uma conta DHL/UPS/FedEx. Enviamos usando sua conta; nenhum custo de envio é cobrado por nós.

• DAP (entregue no local): se você não tiver uma conta de correio, podemos providenciar o envio com frete pré-pago.

• Outros termos: entre em contato conosco para discutir.

Condições de pagamento

• PayPal: pagamento rápido e seguro para amostras e pedidos pequenos

• T/T (transferência bancária): método de pagamento padrão para pedidos de produção normais

• Alibaba Trade Assurance: proteção segura de pedidos para transações on-line com garantia do comprador

• Cartão de crédito: aceito pelo PayPal, Alibaba

• Condições de pagamento flexíveis: negociáveis

Tempo de espera

• Produção padrão: cerca de 10 a 15 dias úteis

• Configurações personalizadas: 15 a 20 dias úteis

• Pedidos de grande volume: entre em contato para saber o cronograma de produção

• Envio internacional: cerca de 3 a 5 dias úteis (DHL/UPS/FedEx Express)

• Serviço rápido: disponível mediante solicitação

Notas de operação e manuseio

Manuseio de Fibra

• Evite dobras ou dobras acentuadas que possam danificar a fibra

• Não puxe nem torça os rabichos de fibra

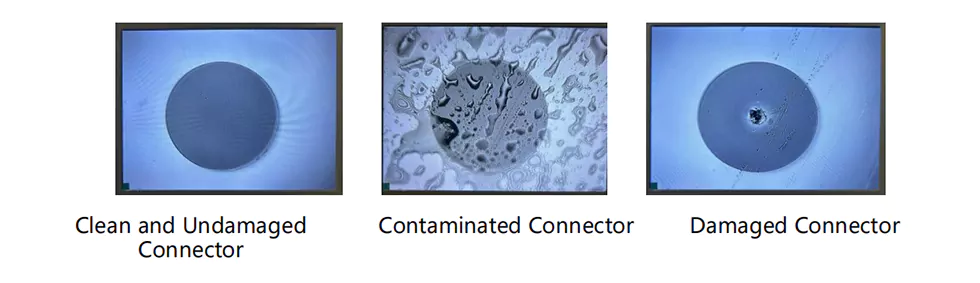

• Limpe os conectores de fibra antes da conexão usando ferramentas de limpeza adequadas

• Sempre use tampas contra poeira quando o conector não estiver em uso

• Inspecione a face final da fibra quanto a danos antes de usar

Considerações sobre energia e operação

• Garanta a voltagem adequada da fonte de alimentação antes de conectar

• Não exceda as classificações máximas de corrente ou potência do inversor

• Use dissipador de calor adequado para operação contínua

• Desligue a energia antes de conectar/desconectar a fibra

• Não olhe diretamente para a saída de fibra quando estiver ligado
