Laser analógico borboleta DWDM 14PIN para CATV

Índice

1. Introdução do DWDM Laser analógico borboleta 14PIN para CATV

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

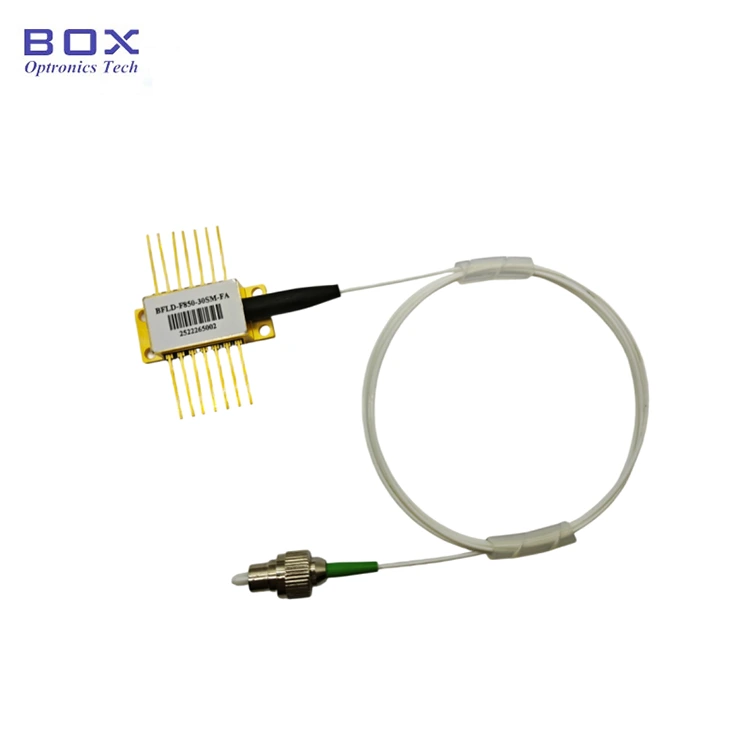

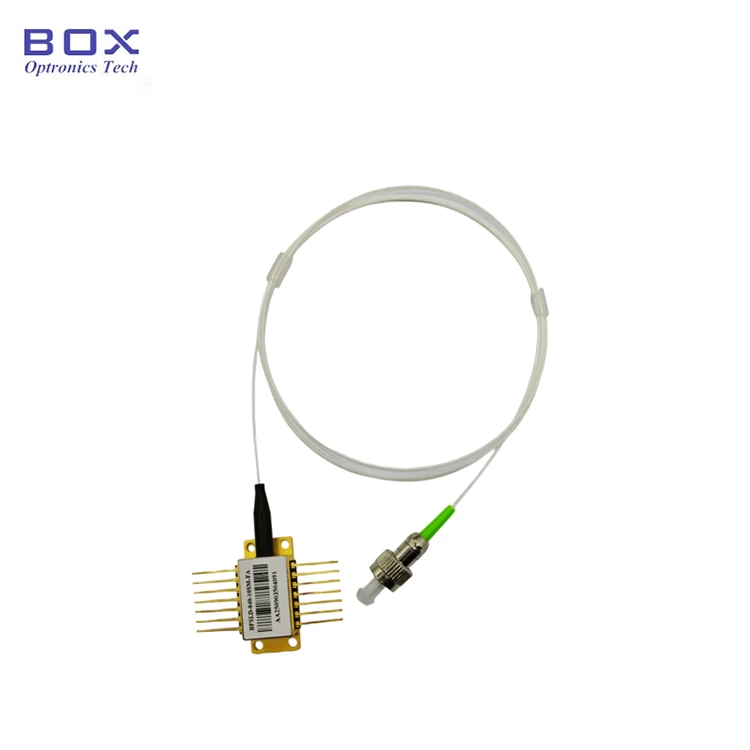

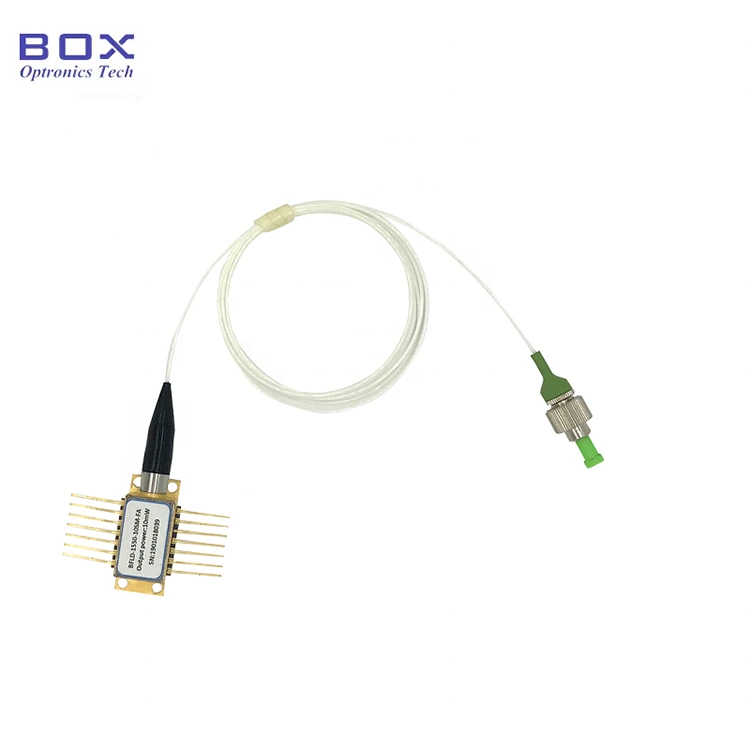

O laser analógico borboleta DWDM 14PIN para CATV foi projetado com um chip analógico avançado, isolador óptico e potência de saída de 10mW. Embalado com um resfriador termoelétrico (TEC) integrado e fotodiodo de monitor, ele oferece excelente linearidade, baixa distorção e estabilidade de comprimento de onda superior em a grade DWDM. Se os pinos necessitarem de soldagem, a temperatura de soldagem deve não exceda 260°C e o tempo de soldagem não deve exceder 10 segundos.

Produto Especificações

Recursos do produto

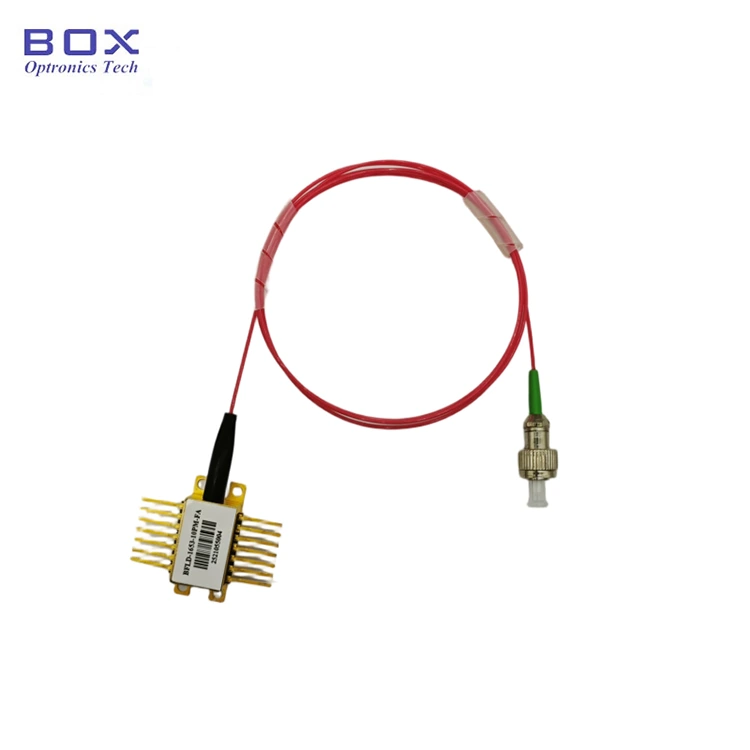

● O tipo de fibra pode ser SMF-28e ou PMF-1550;

● Potência de saída 10mW ou customizada;

● 14 pinos Pacote BTF com TEC e Monitor PD.

Aplicações de produtos

● Comunicação por fibra óptica;

● Sistemas DWDM;

● Transmissão CATV;

● Equipamento de teste de laboratório.

Detalhes do produto

● Numeração de canais de grade da ITU

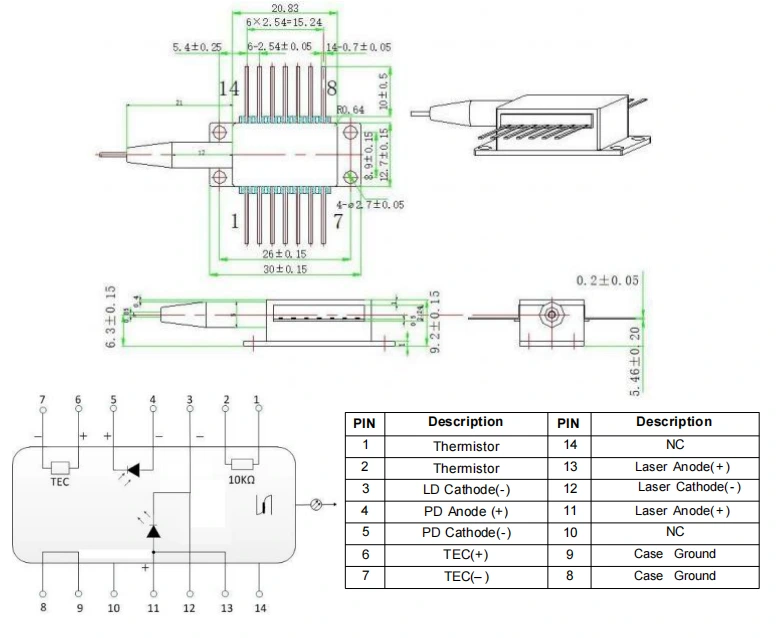

● Desenho de Pacote Tipo 1 e Definição de PIN-OUT (Unidade:mm):DWDM 14PIN Laser analógico borboleta para CATV

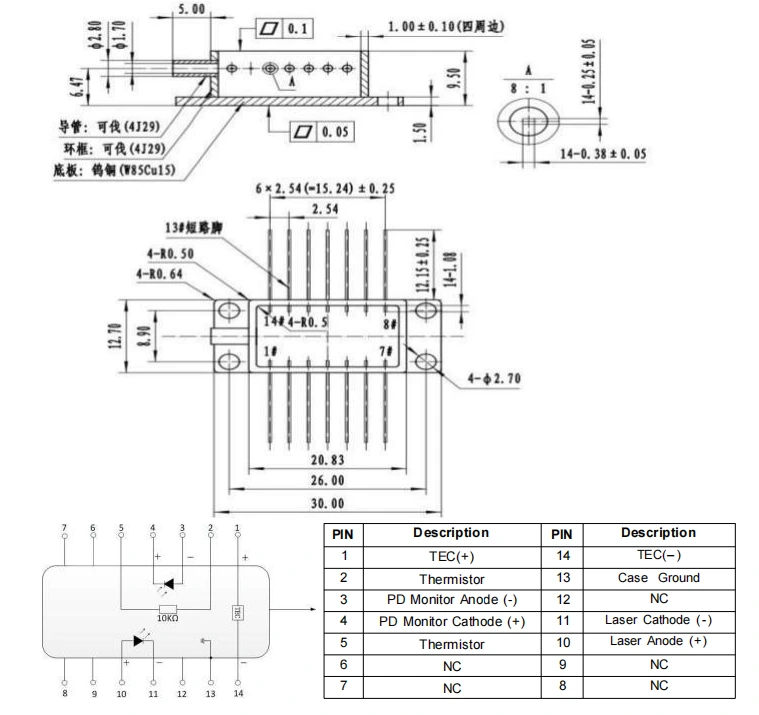

● Desenho de pacote tipo 2 e definição de PIN-OUT (Unidade: mm) -DWDM 14PIN Laser analógico borboleta para CATV

Pedido informação

por exemplo: BFLD-CH56-10SM-FA

(Informações do pedido: Laser analógico borboleta DWDM 14PIN para CATV, CH56: 1532,68nm, potência de saída de 10mW, fibra SM, conector FC/APC, pinagem tipo 1).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação

● Proteção ESD:Este dispositivo é sensível à eletrostática. Portanto, medidas rigorosas de proteção antiestática devem ser respeitados durante a embalagem, transporte e uso. Além disso, precauções devem ser tomadas para evitar picos de energia, pois a falha em fazê-lo pode resultar em danos permanentes ao dispositivo (por exemplo, garantir equipamento adequado aterramento e use uma pulseira antiestática).

● Requisitos de soldagem de pinos:Se os pinos precisa ser soldado, a temperatura de soldagem não deve exceder 260°C, e o o tempo de soldagem não deve exceder 10 segundos. Preste especial atenção ao seguinte: durante o processo de soldagem, o dispositivo deve estar desligado estado, e o ferro de solda deve estar devidamente aterrado.

● Aplicar corrente:Durante a inicialização processo, nunca aplique uma corrente alta diretamente, pois isso corre o risco de danificar o chip. Em vez disso, ligue o dispositivo em um nível de corrente próximo ao limite do chip, e então aumente gradualmente a corrente em pequenos incrementos até o desejado nível é alcançado.

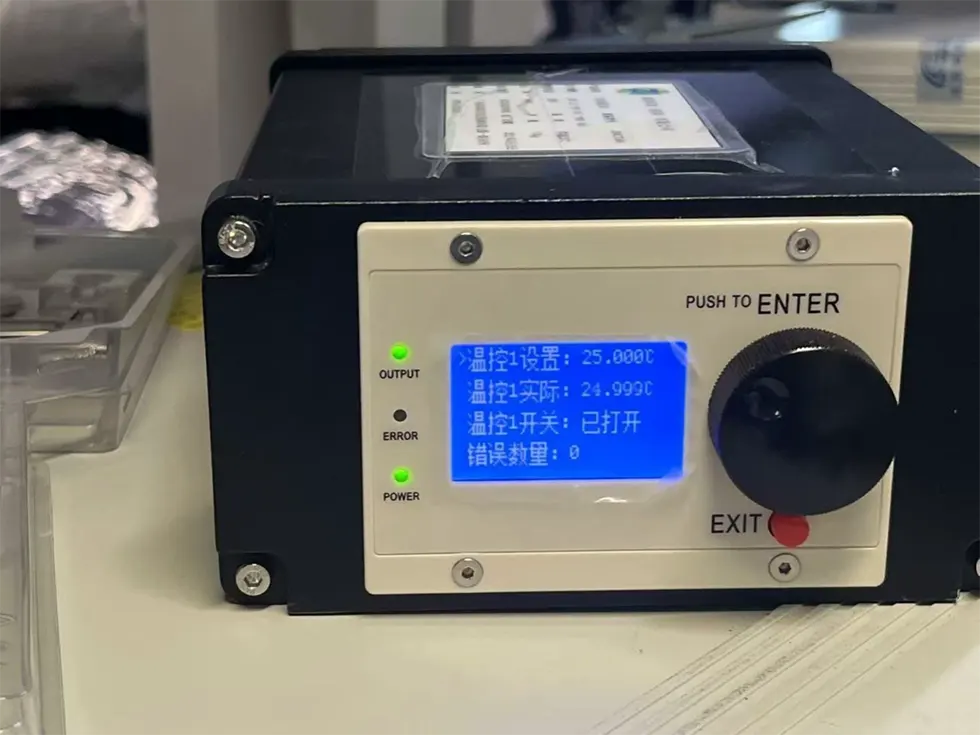

● Resfriador TEC:Antes de ligar todos os componentes, primeiro ative o cooler e, em seguida, prossiga com etapas incrementais de inicialização para evitar superaquecimento e sobrecarga do chip.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
