Laser borboleta de alta potência 1550nm DFB 100mW

Índice

1. Introdução do 1550nm Laser borboleta de alta potência DFB 100mW

2. Especificações Técnicas

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Informações sobre pedidos

7. Folha de dados e folha de teste

8. Condições de cotação e pagamento

9. Prazo de entrega

10. Notas de operação

11. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

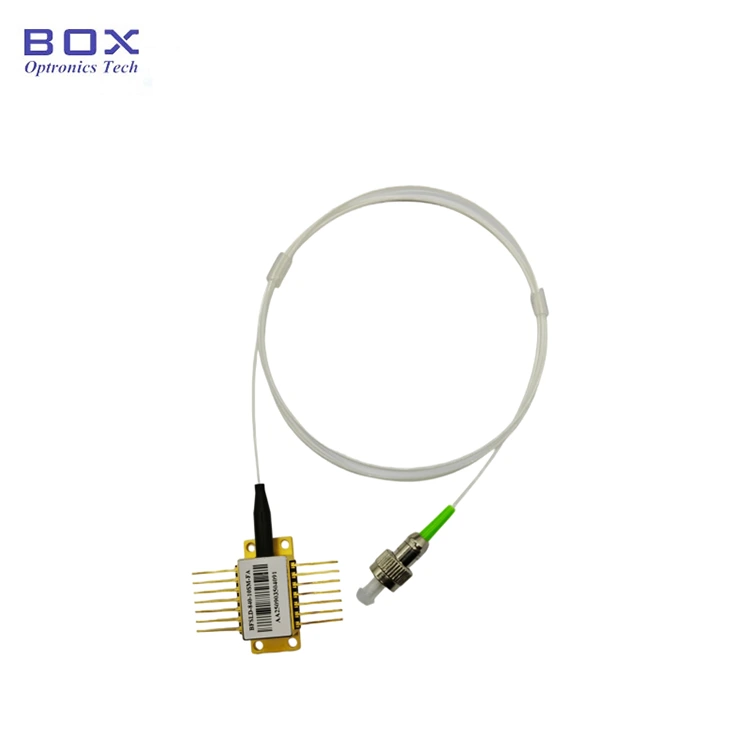

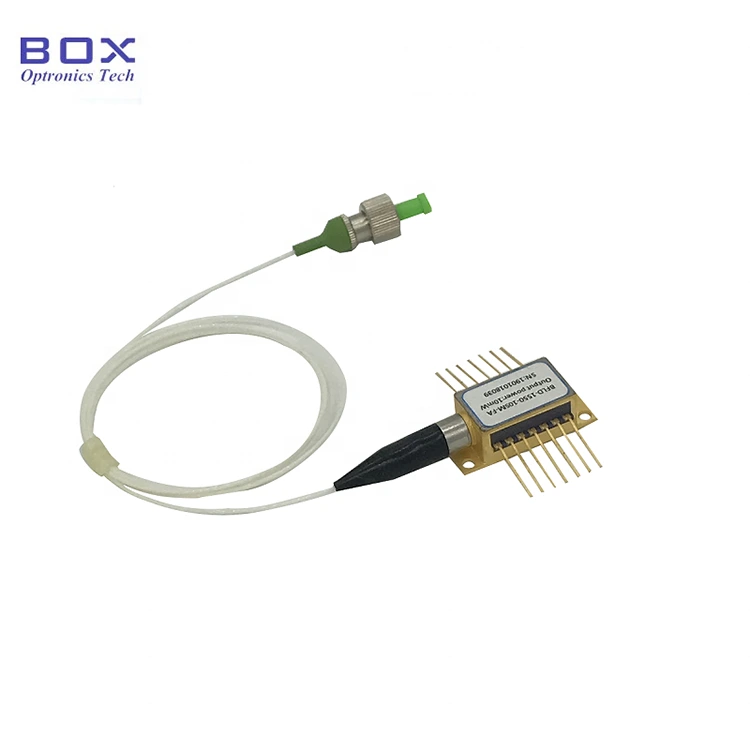

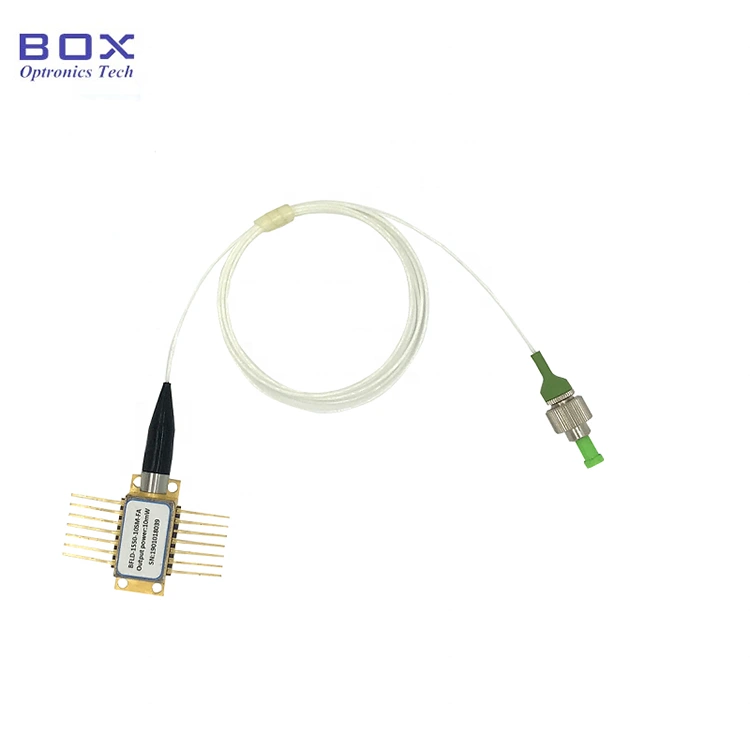

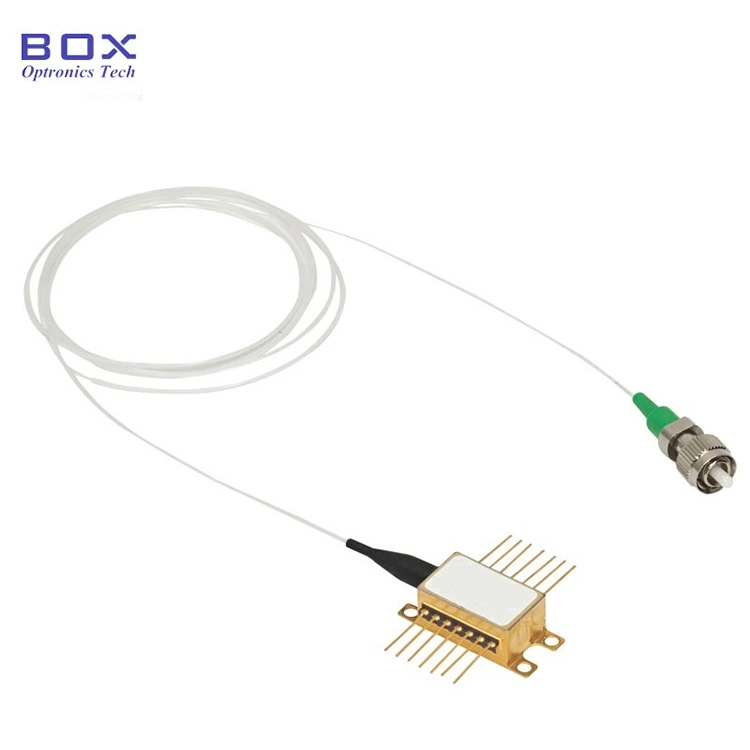

O laser borboleta de alta potência DFB 100mW de 1550nm é baseado no chip DFB MQW (Multi-Quantum Well), adotando o padrão da indústria de 14 pinos pacote borboleta, integra um TEC (Resfriador Termoelétrico), termistor, monitoramento de luz de fundo PD (fotodiodo). Se os pinos necessitarem de soldagem, o a temperatura de soldagem não deve exceder 260°C, e o tempo de soldagem não deve exceder 10 segundos.

Especificações do produto

Recursos do produto

● Fibra SM ou pigtail de fibra PM;

● Alto potência de saída de até 100mW;

● Taxa de supressão de modo lateral alta;

● 14 pinos Pacote BTF com TEC, termistor e monitorar DP.

Aplicações de produtos

● Comunicações por fibra óptica;

● Teste óptico laboratorial;

● Detecção de fibra óptica.

Produto Detalhes

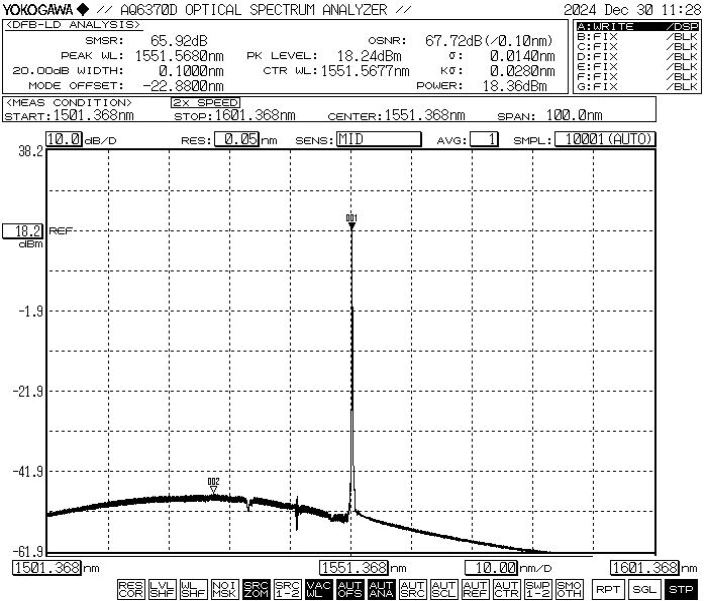

● Espectro típico: 1550nm, tolerância de +/-2 WL.

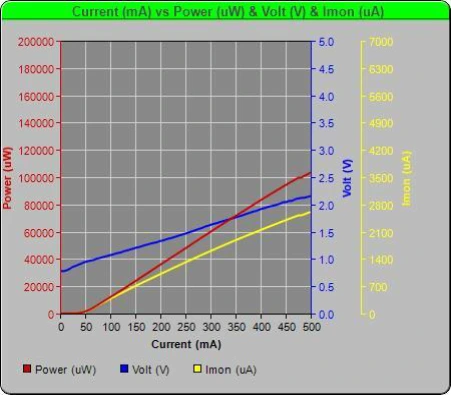

● Laser borboleta de alta potência PIV-1550nm DFB 100mW

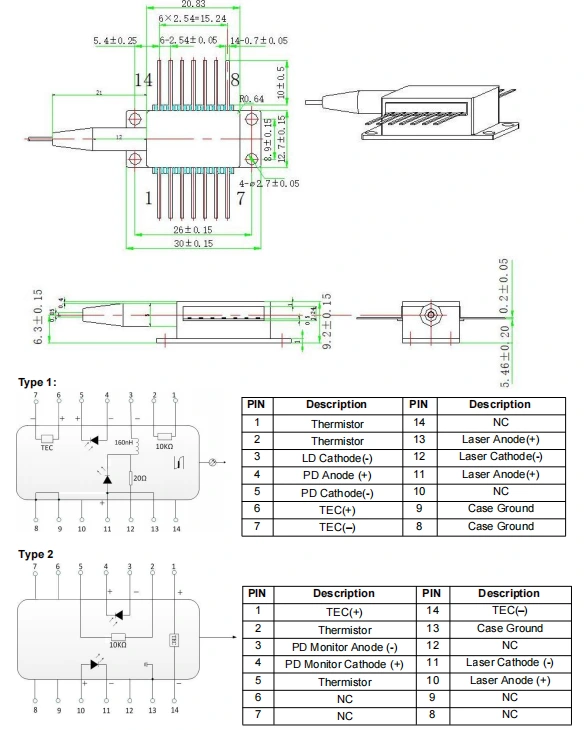

● Desenho do pacote e definição de PIN-OUT (Unidade: mm) -1550nm DFB 100mW Laser borboleta de alta potência

Pedido informação

por exemplo: BFLD-1550-1HSM-FA2

(Informações do pedido: Laser borboleta de alta potência DFB 100mW de 1550nm, SM fibra, com conector FC/APC, pino da bomba).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Operação Notas

● Este dispositivo é sensível à eletrostática; portanto, o cumprimento estrito medidas de proteção antiestática são necessárias durante a embalagem, transporte e uso. Além disso, devem ser tomadas precauções para evitar picos de energia, pois não fazer isso pode resultar em danos permanentes ao dispositivo (por exemplo, garantindo o aterramento adequado do equipamento e usando um dispositivo antiestático pulseira).

● As fibras ópticas são frágeis; não use a fibra para puxar o dispositivo. Ao inserir ou remover um dispositivo da tomada, não aplique pressão ou puxe a manga localizada na parte traseira da caixa do dispositivo. Para dispositivos equipado com conectores, certifique-se de que tanto o dispositivo quanto o conector de fibra são levantados simultaneamente durante a instalação ou remoção.

● Ao usar o dispositivo, respeite rigorosamente a tensão operacional e intervalos atuais especificados na folha de dados. Parâmetros principais - incluindo Ith (Corrente Limite), Iop max (Corrente Operacional Máxima), Vop max (Máxima Tensão operacional) e λc (comprimento de onda central) - devem ser referenciados especificamente no relatório de teste fornecido no momento do envio.Nota:Operação além das classificações máximas absolutas pode causar danos permanentes ao dispositivo.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
