Fonte de laser CWDM 1270-1650nm DFB

Índice

1. Introdução do Fonte de laser CWDM 1270-1650nm DFB com circuitos de acionamento integrados

2. Técnico Especificações

3. Recursos do produto

4. Aplicações Típicas

5. Detalhes do produto

6. Guia de operação segura

7. Informações sobre pedidos

8. Folha de dados e folha de teste

9. Termos de cotação e pagamento

10. Prazo de entrega

11. Notas de Operação e Manutenção

12. Garantia de Qualidade e Serviço pós-venda

Introdução do produto

Esta é uma fonte de laser DFB CWDM 1270-1650nm com Circuitos de acionamento integrados adotando um chip laser semicondutor DFB, com saída potência superior a 10mW, fibra SM/PM e excelente potência e estabilidade espectral. Isso suporta configurações de bancada e modulares com uma interface de comunicação ou um software de monitoramento para integração de sistemas. Adequado para óptica não linear pesquisa, bombeamento de laser de fibra e sistemas de teste óptico. Evite entupimentos/ desconexão dos conectores de fibra para evitar acúmulo de poeira e dano.

Produto Especificações

Recursos do produto

● Poder e estabilidade espectral;

● Potência de saída ajustável 10~100%;

● Módulo/bancada opcional, com monitoramento de comunicação para fácil integração;

● Suporta Personalização de fibra SM/PM para se adequar a vários sistemas ópticos.

Aplicações de produtos

● Sistemas de transmissão óptica;

● Bombeamento a laser de fibra;

● Pesquisa em óptica não linear.

Detalhes do produto

● Comprimento de onda CWDM 1270~1650nm, tolerância WL é +/-3nm.

(Um comprimento de onda a cada 20 nm está disponível.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

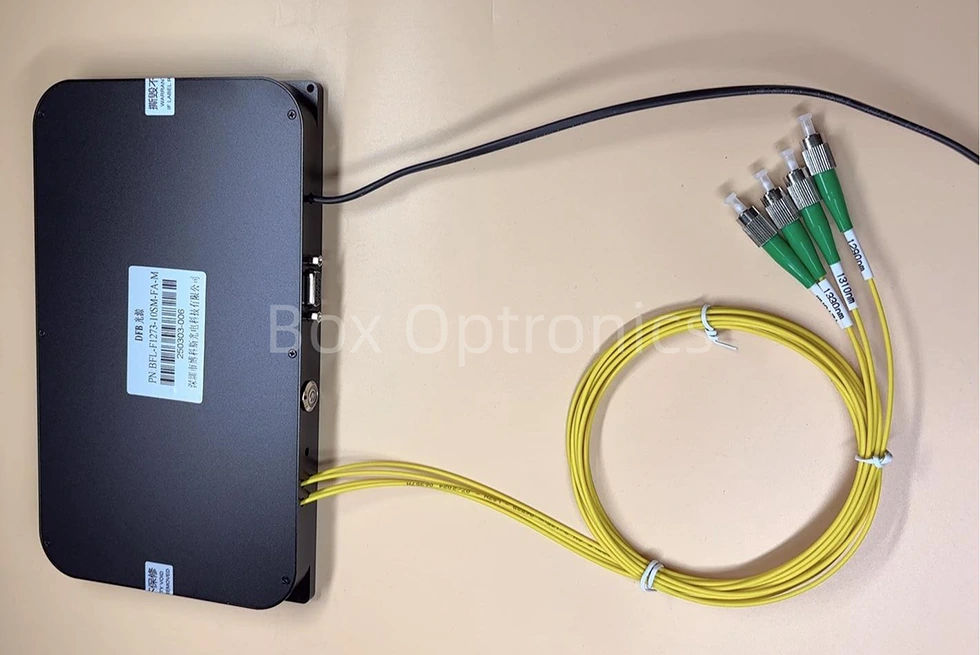

*Suporte a fonte de laser DFB multicanal personalizada

● Acessórios padrão

Etapas da operação

Step1.Unpacking: Antes da montagem, verifique se todos os acessórios estão completos, incluindo módulo de fonte de laser, dados USB cabo, adaptador de energia, relatório de teste, etc.

Step2.Fonte de alimentação: Conectado a uma CC fonte de alimentação comutada ou uma fonte de alimentação regulada que atenda às suas necessidades requisitos de abastecimento. Use apenas o adaptador de energia original compatível (DC5V ou DC12V). Adaptadores de energia inadequados podem danificar a fonte de luz. (adaptador de energia fornecido de acordo com os padrões de tensão locais.)

Step3.Conectando fibra de saída: Abra o tampa contra poeira no conector ou flange da fibra, verifique a face final da fibra e conecte a fibra ou emende a fibra ao dispositivo ou medidor de energia a ser testado depois de confirmar que não há poluição e danos.

Setp4.Conectar ao computador host: Use o Cabo de Dados USB-RS485 DB9 para conectar a Fonte Laser DFB e o computador; o computador deve primeiro instalar um driver de porta serial dedicado para identificar o Cabo de dados da porta serial USB-RS485, caso contrário, o software do computador host e o o módulo de fonte de luz não pode ser conectado e comunicado corretamente. Por favor pergunte Caixa Optronics para o motorista.

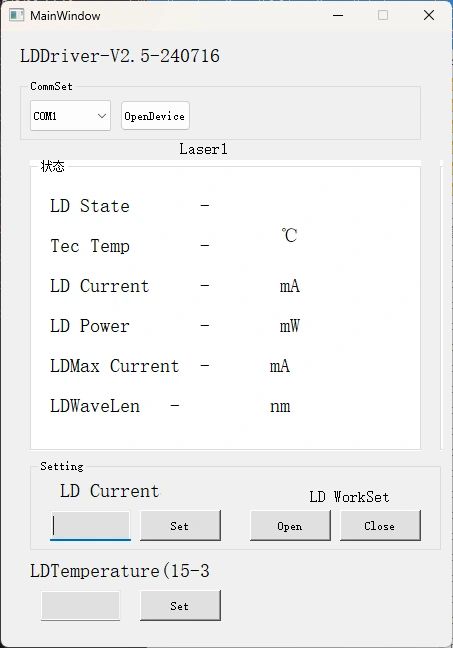

Software Step5.Control: Box Optronics fornece o comando serial ou software de PC para controlar a corrente LD e a temperatura LD da fonte de laser DFB. Escolha o porta correta, defina a corrente e a temperatura e clique no botão abrir. (Para evitar danos, aumente a corrente do inversor lentamente na operação inicial. Não aplique corrente total imediatamente.)

Step6.Após o uso, clique no botão Fechar, desligue a fonte de alimentação e desconecte a conexão de fibra.

Pedido informação

por exemplo: BLD-1550-1HSM-FA-M

(Informações para pedido: Fonte de laser CWDM 1550nm DFB com unidade integrada Circuitos, potência de saída de 100mW, com fibra SMF-28e, conector FC/APC, módulo pacote).

Para outros requisitos personalizados, entre em contato com: sales06@boxoptronics.com

Folha de dados e Folha de teste

Ficha de dados

Folha de teste

Termos de cotação e pagamento

● Termos de cotação

(1) EXW:

Se você tiver uma conta DHL/UPS/FedEx, a Box Optronics sugere usar o EXW. Enviamos através da sua conta; não cobramos o custo de envio.

(2) PAD:

Se você não tiver uma conta, pague antecipadamente o custo de envio para os produtos.

(3)Outro

● Condições de pagamento

PayPal e T/T estão disponíveis.

Tempo de espera

Demora cerca de 10 dias úteis para produção. (Se houver algum em estoque, será enviado mais rápido.)

A logística internacional pode levar de 3 a 5 dias úteis.

Notas de operação e Manutenção

● Evite conectar/desconectar frequentemente conectores de fibra para evitar acúmulo de poeira e danos na face final.

● Limpe os conectores de fibra com um pano sem fiapos e inspecione com um detector de face final de fibra antes da conexão. Sempre conecte/desconecte fibras sem energia para evitar queimaduras na face final. Tampe os conectores não utilizados com tampas contra poeira.

● Armazene o equipamento em um ambiente seco e livre de umidade.

● Ao usar o módulo de fonte de laser por um longo período, lembre-se de considere a dissipação de calor e ventilação do módulo e coloque o módulo no dissipador de calor.

Garantia de Qualidade e Serviço pós-venda

● Período de garantia:

Reparo ou substituição gratuita para defeitos não induzidos pelo homem dentro de 1 ano a partir da compra. Serviços de manutenção pagos disponíveis após 1 ano.

● Exclusões da Garantia Gratuita:

Durante o período de garantia gratuito, serviços gratuitos de reparo ou substituição será fornecido para falhas causadas por problemas de qualidade do produto. No entanto, Caixa A Optronics reserva-se o direito de recusar serviços de reparo gratuitos nos seguintes casos dentro do período de garantia:

(1) Danos causados por fatores naturais (por exemplo, raios, poeira) ou influências ambientais.

(2) Mau funcionamento devido à operação inadequada por parte do usuário.

(3) Danos físicos óbvios causados ​​por erro humano.

(4) Desmontagem, modificação ou reparo não autorizado.

(5) Etiquetas de garantia alteradas ou incompletas na caixa.

(6) Danos ou perdas durante o transporte.
